18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য

সাক্ষ্যদান
চীন Suzhou Meilong Tube Co., Ltd. সার্টিফিকেশন
তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য

18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য
18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য 18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য 18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য

বড় ইমেজ :  18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Meilong Tube
সাক্ষ্যদান: ISO9001 : 2015
মডেল নম্বার: 3 / 8 '' OD x 0.049 '' WT
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1000 মিটার
প্যাকেজিং বিবরণ: স্তরের ক্ষত স্পুল/ড্রামে কুণ্ডলী করা, এবং কাঠের কেসে প্যাক করা
ডেলিভারি সময়: 7 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 100 মেট্রিক টন (ডুপ্লেক্স স্টিল টিউবিং, নিকেল অ্যালয় টিউবিং সহ)

18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য

বিবরণ
খাদ: TP316L, UNS S31603 পৃষ্ঠতল: পরিষ্কার এবং উজ্জ্বল
অবস্থা: ঠান্ডা কাজ বৈশিষ্ট্য: বর্ধিত প্রসার্য এবং ফলন
বৈশিষ্ট্য: উচ্চ চাপের টিউবিং আবেদন: নিচের গর্ত তাপমাত্রা পরিমাপ
স্ট্যান্ডার্ড: ASTM A269 আকার: টাইট মাত্রিক সহনশীলতা
ভিতরে: তাপমাত্রা পরিমাপ তারের ডিজাইন ক্ষমতা: কাস্টমাইজড
বিশেষভাবে তুলে ধরা:

তেল ওয়েলস টিউবিং এনক্যাপসুলেটেড কেবল

,

গ্যাস ওয়েলস টিউবিং এনক্যাপসুলেটেড কেবল

,

18 AWG টিউবিং এনক্যাপসুলেটেড কন্ডাকটর

তেল এবং গ্যাস কূপে উপতল অ্যাপ্লিকেশনের জন্য টিউবিং এনক্যাপসুলেটেড কেবল



টিউবিং এনক্যাপসুলেটেড কেবল (TEC)



TEC ডাউনহোল পরিবেশের চাপ এবং ক্ষয়কারী প্রভাব থেকে বৈদ্যুতিক এবং অপটিক্যাল উপাদানগুলিকে রক্ষা করতে ঢালাই করা স্টেইনলেস স্টীল এবং নিকেল খাদ টিউবিং ব্যবহার করে।পলিমেরিক এনক্যাপসুলেশন অতিরিক্ত যান্ত্রিক সুরক্ষা প্রদান করে।



মেইলং টিউব থেকে তামা এবং ফাইবার উপাদানগুলির একটি বিস্তৃত নির্বাচন শিল্পের সবচেয়ে পরিশীলিত যন্ত্রের তারের উত্পাদনের অনুমতি দেয়।2015 সালে তেল ও গ্যাস শিল্পের জন্য প্রথম TEC প্রবর্তন করার পর থেকে, Meilong Tube ক্রমাগত উন্নত এবং ক্রমবর্ধমান গরম এবং গভীর কূপের জন্য নতুন প্রজন্মের ডাউনহোল গেজ এবং সরঞ্জামগুলির জন্য এই পণ্যটিকে অপ্টিমাইজ করেছে।



TEC কনফিগারেশনগুলি স্প্লাইস-মুক্ত কাস্টম দৈর্ঘ্যের উপাদানগুলির প্রায় অসীম সংমিশ্রণের সাথে উপলব্ধ।



স্ট্যান্ডার্ড এনক্যাপসুলেশন মাপ (11 মিমি x 11 মিমি বর্গক্ষেত্র) প্রায় যেকোনো ডাউনহোলের প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ।



বৈদ্যুতিক এবং অপটিক্যাল উপাদানগুলির বিভিন্ন সংমিশ্রণ ব্যবহার করে যৌগিক তারগুলি নির্দিষ্ট ডাউনহোলের চাহিদা মেলে উপলব্ধ।



সাধারণ নির্মাণ

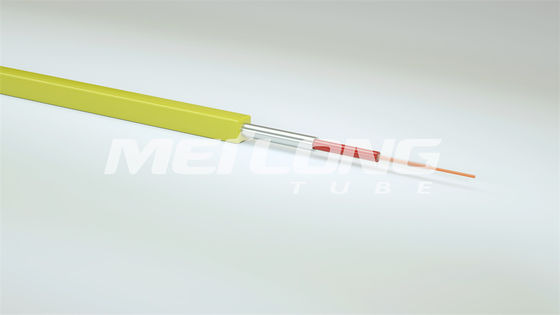

18 AWG একক কন্ডাক্টর ইনকলোয় 825 টিউব স্কয়ার এনক্যাপসুলেটেড

18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য 0


ক) 18 AWG (7 x 0.39 মিমি) টিনযুক্ত তামা

OD 0.046 in (1.16 mm) নামমাত্র



খ) FEP নিরোধক

OD 0.098 in (2.49 mm) নামমাত্র



গ) লাল পলিপ্রোপিলিন ফিলার

OD 0.180 in (4.57 mm) নামমাত্র



ঘ) খাদ 825 টিউব

দেয়ালের বেধ 0.035 ইঞ্চি (0.89 মিমি) নামমাত্র

OD 0.250 in (6.35 mm) নামমাত্র



ঙ) হলুদ বর্গাকার প্রোফাইল পলিপ্রোপিলিন

0.433 ইঞ্চি (11 মিমি) বর্গক্ষেত্র

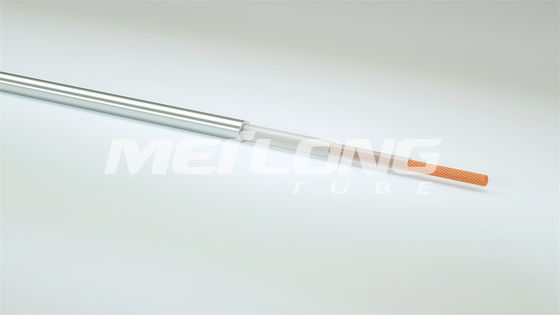

5 AWG একক কন্ডাক্টর স্টেইনলেস 316L টিউব এনক্যাপসুলেটেড

18 AWG টিউবিং এনক্যাপসুলেটেড ক্যাবল কন্ডাক্টর তেল এবং গ্যাস কূপের উপতলের জন্য 1

ক) 5 AWG (একক পরিবাহী) তামা

OD 0.181 in (4.6 mm) নামমাত্র



খ) PFA নিরোধক

OD 0.228 in (5.8 mm) নামমাত্র



গ) PFA নিরোধক

OD 0.276 in (7.0 mm) নামমাত্র



D) স্টেইনলেস স্টিল 316 টিউব

দেয়ালের বেধ 0.035 ইঞ্চি (0.89 মিমি) নামমাত্র

OD 0.375 in (9.53 mm) নামমাত্র





টিউব অপশন



টিইসি ভাল অবস্থার উপর ভিত্তি করে নির্বাচন করা হয় যেমন চাপ, তাপমাত্রা এবং কূপের তরলের ক্ষয়কারীতা।টিউবিং অ্যাপ্লিকেশনের সাথে মিলে যাওয়া একটি খাদ দিয়ে গঠিত।তারপর এটি অনুদৈর্ঘ্যভাবে ঢালাই করা হয়, এডি কারেন্ট পরীক্ষা করা হয় এবং সমাপ্ত আকারে টানা হয়।প্রতিটি টিউবের জন্য সম্পূর্ণ পরীক্ষার তথ্য পাওয়া যায়।



খাদ TEC জন্য যান্ত্রিক বৈশিষ্ট্য, ঠান্ডা কাজ



ব্যাস প্রাচীর বেধ

স্টেইনলেস 316L

সর্বনিম্ন সঙ্কুচিত

ইনকোলয় 825

সর্বনিম্ন সঙ্কুচিত

নূন্যতম বেন্ড ব্যাসার্ধ*
ইঞ্চি ইঞ্চি psi psi ইঞ্চি
0.125 (1/8) 0.022 23,882 25,209 0.75
0.250 (1/4) 0.028 16,371 17,281 1.50
0.250 (1/4) 0.035 19,688 20,781 1.50
0.250 (1/4) 0.049 26,173 27,627 1.50
0.375 (3/8) 0.035 13,783 14,549 2.25
0.375 (3/8) 0.049 18,739 19,780 2.25



120,000 psi ন্যূনতম ফলন শক্তির উপর ভিত্তি করে গণনা।

সমস্ত TEC টিউবিং বড় আকারের ঢালাই এবং টানা হয়।

পার্ট নম্বর, সিরিয়াল নম্বর, ক্রমিক দৈর্ঘ্য এবং ক্রয় অর্ডার নম্বর সহ বিভিন্ন ডেটা সহ টিউবিং কাস্টম প্রিন্ট করা যেতে পারে।



*নির্দেশিত নমন ব্যাসার্ধটি সমাপ্তির সময় চূড়ান্ত প্রশিক্ষণের পরে একটি স্থির অবস্থায় থাকে।নমন ব্যাসার্ধ অভিন্ন তা নিশ্চিত করার জন্য সমস্ত নমন একটি নল বেন্ডার ব্যবহার করে সঞ্চালিত করা আবশ্যক।কূপের মধ্যে বা বাইরে স্থাপন করার সময়, ন্যূনতম নমন ব্যাসার্ধ যতটা সম্ভব বড় হওয়া উচিত।



বৈদ্যুতিক উপাদান



টিইসি স্টাইল TEC 100 TEC 150 টিইসি 175 TEC 200 TEC 250
তাপমাত্রা সীমা -10 থেকে 100 ডিগ্রি সেলসিয়াস -10 থেকে 150 ডিগ্রি সেলসিয়াস -100 থেকে 175 ডিগ্রি সেলসিয়াস -100 থেকে 200 ডিগ্রি সেলসিয়াস -100 থেকে 250 ডিগ্রি সেলসিয়াস
ফিলার পিপি পিপি FEP FEP পিএফএ
নিরোধক পিপি FEP FEP FEP পিএফএ



সর্বাধিক বৈদ্যুতিক পরিবাহী প্রতিরোধের @ 20°C (68°F)



কন্ডাক্টর

কন্ডাক্টর

OD

কন্ডাক্টর

OD

সলিড বেয়ার কপার 7 স্ট্র্যান্ড বেয়ার কপার
AWG ইঞ্চি মিমি Ohms/kft ওহমস/মি Ohms/kft ওহমস/মি
18 0.0403 1.02 ৬.৫২ 21.4 ৬.৬৬ 21.8
17 ০.০৪৫৩ 1.15 5.15 16.9 5.27 17.3
16 0.0508 1.29 4.10 13.5 4.18 13.7
15 0.0571 1.45 3.24 10.6 3.31 10.9
14 0.0641 1.63 2.57 ৮.৪৫ 2.62 ৮.৬২
13 0.0720 1.83 2.04 ৬.৬৯ 2.08 ৬.৮২
12 0.0808 2.05 1.62 5.31 1.65 5.43
11 0.0907 2.30 1.29 4.22 1.32 ৪.৩০
10 0.102 2.59 1.019 ৩.৩৪ 1.039 3.41
9 0.114 2.90 0.808 2.65 0.825 2.71
8 0.128 3.25 0.641 2.10 0.654 2.14
