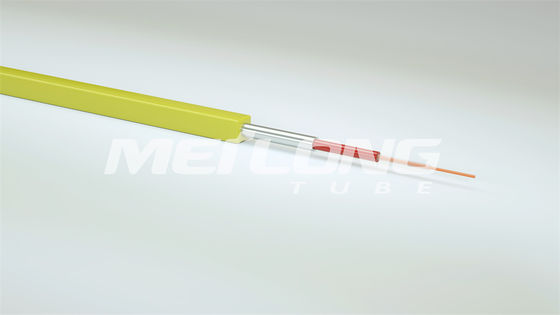

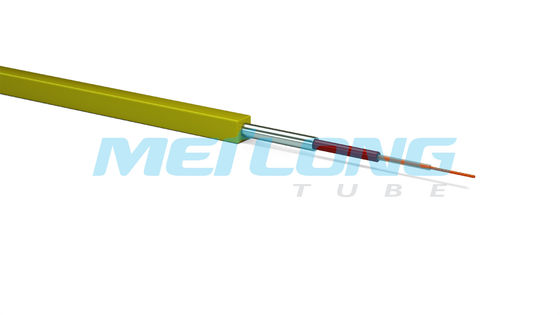

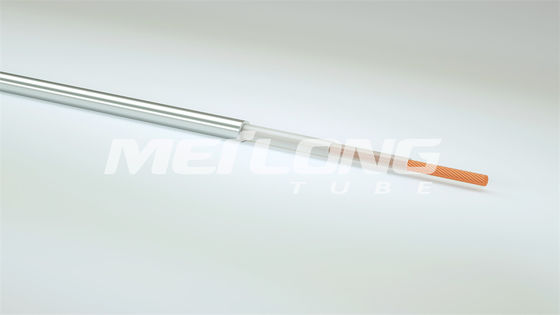

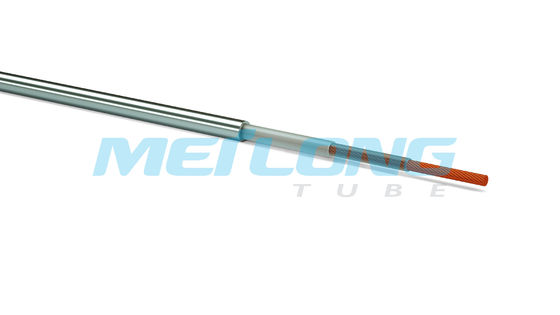

316L টিউবিং উপাদান সহ PVDF জ্যাকেট টিউবিং এনক্যাপসুলেটেড কন্ডাক্টর -10°C থেকে 250°C নিরোধক তাপমাত্রা
পণ্যের বর্ণনা:
মেইলং টিউব টিইসি উত্পাদন দ্বারা সরবরাহ করা ফ্ল্যাটপ্যাকগুলিতে কেবল তামার উপাদান, হাইড্রোলিক নিয়ন্ত্রণ এবং রাসায়নিক ইনজেকশন লাইন অন্তর্ভুক্ত করা যায় না তবে এতে পৃথক উপাদান এবং টিউবও রয়েছে যা সমাবেশের সুবিধার্থে কাস্টম প্রিন্টিংয়ের সাথে রঙ-কোড করা এবং সমাপ্ত করা যেতে পারে।উপরন্তু, এর উল্লম্ব সমন্বিত উত্পাদন অবিলম্বে ডেলিভারির গ্যারান্টি দেয়, যখন গুণমান নিয়ন্ত্রণকে সর্বাধিক করে এবং বিভিন্ন ধরণের কনফিগারেশন সরবরাহ করে।
চাপ, তাপমাত্রা এবং তরলের ক্ষয়কারী প্রকৃতির মতো একাধিক কারণের উপর ভিত্তি করে ব্যবহৃত টিউবিং নির্বাচন করা হয়, যেখানে টিউবিংয়ের খাদ অবশ্যই প্রয়োগের সাথে যথাযথভাবে মেলে।ঢালাই অনুদৈর্ঘ্য এবং এডি কারেন্ট পরীক্ষা করার পরে, টিউবগুলি তার নির্দিষ্ট আকারে উত্পাদিত হয়, যার প্রতিটি ডেটা ভালভাবে নথিভুক্ত করা হয়।
কাস্টম দৈর্ঘ্যের ফ্ল্যাটপ্যাকগুলি অন্তর্ভুক্ত উপাদানগুলির প্রায় অসীম সংমিশ্রণের সাথে আসে, যার সবকটিই স্প্লাইস-মুক্ত।প্রায় যেকোনো ডাউনহোলের প্রয়োজনীয়তা পূরণ করতে, স্ট্যান্ডার্ড এনক্যাপসুলেশন মাপ (11 মিমি x 11 মিমি বর্গক্ষেত্র) পাওয়া যায়।তদ্ব্যতীত, বৈদ্যুতিক এবং অপটিক্যাল উপাদানগুলির বিভিন্ন সংমিশ্রণ সহ যৌগিক তারগুলি যে কোনও নির্দিষ্ট ডাউনহোলের প্রয়োজনে একটি কাস্টমাইজড সমাধান প্রদানের প্রাথমিক উপায় হিসাবে কাজ করে।
বৈশিষ্ট্য:
এনক্যাপসুলেশন, ইনসুলেশন এবং ফিলার সামগ্রীগুলি যে কোনও বৈদ্যুতিক এবং ইলেকট্রনিক ডিভাইসের অপরিহার্য অংশ, যা শারীরিক যোগাযোগ প্রতিরোধ করে এবং বাহ্যিক পরিবেশের বিরুদ্ধে সুরক্ষা প্রদান করে।এখানে সর্বাধিক ব্যবহৃত উপকরণ সম্পর্কে তথ্যের একটি টেবিল রয়েছে:
| সংক্ষিপ্ত রূপ |
জেনেরিক নাম |
বাণিজ্যিক নাম |
এনক্যাপসুলেশন উপকরণের ন্যূনতম ইনস্টলেশন তাপমাত্রা |
| ECTFE |
ইথিলিন ক্লোরোট্রিফ্লুরোইথিলিন |
হালার® |
-60°C |
| ETFE |
ইথিলিন টেট্রাফ্লুরোইথিলিন |
Tefzel® |
-60°C |
| FEP |
ফ্লোরিনেটেড ইথিলিন প্রোপিলিন |
Teflon® FEP |
-100°C |
| এইচডিপিই |
উচ্চ ঘনত্ব পলিথিন |
|
-40°সে |
| পিএফএ |
পারফ্লুরোলকক্সি |
Teflon® PFA |
-100°C |
| পিএ |
পলিমাইড |
নাইলন |
-40°সে |
| পিপি |
পলিপ্রোপিলিন |
|
-10°সে |
| পিভিডিএফ |
পলিভিনাইলিডিন প্লোরিড |
Kynar® |
-20°সে |
| টিপিও-পিপি |
থার্মোপ্লাস্টিক পলিওলফিন |
সান্টোপ্রিন® |
-20°সে |
সংক্ষেপে, এই উপকরণগুলি তাদের তাপ প্রতিরোধের এবং শারীরিক বৈশিষ্ট্যের পরিপ্রেক্ষিতে বিভিন্ন কর্মক্ষমতা রয়েছে।নির্দিষ্ট অ্যাপ্লিকেশনের উপর নির্ভর করে, ডিভাইসের সামগ্রিক কর্মক্ষমতার জন্য উপকরণের সঠিক নির্বাচন অত্যন্ত গুরুত্বপূর্ণ।
প্রযুক্তিগত পরামিতি:
খাদ TEC জন্য যান্ত্রিক বৈশিষ্ট্য, ঠান্ডা কাজ
নীচের টেবিলগুলি অ্যালোয় TEC কোল্ড ওয়ার্কের ব্যাস, প্রাচীরের বেধ, স্টেইনলেস 316L ন্যূনতম পতন এবং Incoloy 825 ন্যূনতম পতন এবং ন্যূনতম বাঁক ব্যাসার্ধ (ইঞ্চি) দেখায়।
| ব্যাস (ইঞ্চি) |
দেয়ালের বেধ (ইঞ্চি) |
স্টেইনলেস 316L (psi) |
Incoloy 825 (psi) |
নূন্যতম বেন্ড ব্যাসার্ধ (ইঞ্চি) |
| 0.125 (1/8) |
0.022 |
23,882 |
25,209 |
0.75 |
| 0.250 (1/4) |
0.028 |
16,371 |
17,281 |
1.50 |
| 0.250 (1/4) |
0.035 |
19,688 |
20,781 |
1.50 |
| 0.250 (1/4) |
0.049 |
26,173 |
27,627 |
1.50 |
| 0.375 (3/8) |
0.035 |
13,783 |
14,549 |
2.25 |
| 0.375 (3/8) |
0.049 |
18,739 |
19,780 |
2.25 |
120,000 psi ন্যূনতম ফলন শক্তির উপর ভিত্তি করে গণনা করা হয়।সমস্ত TEC টিউবিং বড় আকারের ঢালাই এবং আঁকা, যা অংশ নম্বর, ক্রমিক নম্বর, অনুক্রমিক দৈর্ঘ্য এবং ক্রয় অর্ডার নম্বর সহ বিভিন্ন ডেটা সহ কাস্টম প্রিন্ট করা যেতে পারে।নমন করার সময়, নমন ব্যাসার্ধ যতটা সম্ভব বড় হওয়া উচিত।একই সময়ে, বাঁকানো ব্যাসার্ধ অভিন্ন হয় তা নিশ্চিত করতে একটি টিউবিং বেন্ডার ব্যবহার করা উচিত।
বৈদ্যুতিক উপাদান
| টিইসি স্টাইল |
TEC 100 |
TEC 150 |
টিইসি 175 |
TEC 200 |
TEC 250 |
| তাপমাত্রা সীমা |
-10 থেকে 100 ডিগ্রি সেলসিয়াস |
-10 থেকে 150 ডিগ্রি সেলসিয়াস |
-100 থেকে 175 ডিগ্রি সেলসিয়াস |
-100 থেকে 200 ডিগ্রি সেলসিয়াস |
-100 থেকে 250 ডিগ্রি সেলসিয়াস |
| ফিলার |
পিপি |
পিপি |
FEP |
FEP |
পিএফএ |
| নিরোধক |
পিপি |
FEP |
FEP |
FEP |
পিএফএ |
প্রদত্ত AWG তারের 20°C (68°F) এ সর্বাধিক বৈদ্যুতিক পরিবাহী প্রতিরোধের ডেটা নীচের সারণীতে তালিকাভুক্ত করা হয়েছে।
| কন্ডাক্টর OD (AWG) |
কন্ডাক্টর OD (ইঞ্চি) |
সলিড বেয়ার কপার (ওহমস / কেএফটি) |
7 স্ট্র্যান্ড বেয়ার কপার (ওহমস / মি) |
Ohms/kft |
ওহমস/মি |
| 18 |
0.0403 |
1.02 |
৬.৫২ |
21.4 |
৬.৬৬ |
| 17 |
০.০৪৫৩ |
1.15 |
5.15 |
16.9 |
5.27 |
| 16 |
0.0508 |
1.29 |
4.10 |
13.5 |
4.18 |
| 15 |
0.0571 |
1.45 |
3.24 |
10.6 |
3.31 |
| 14 |
0.0641 |
1.63 |
2.57 |
৮.৪৫ |
2.62 |
| 13 |
0.0720 |
1.83 |
2.04 |
৬.৬৯ |
2.08 |
| 12 |
0.0808 |
2.05 |
1.62 |
5.31 |
1.65 |
| 11 |
0.0907 |
2.30 |
1.29 |
4.22 |
1.32 |
| 10 |
0.102 |
2.59 |
1.019 |
৩.৩৪ |
1.039 |
| 9 |
0.114 |
2.90 |
0.808 |
2.65 |
0.825 |
| 8 |
0.128 |
3.25 |
0.641 |
2.10 |
0.654 |
অ্যাপ্লিকেশন:
তেল এবং গ্যাস শিল্পে, নিচের গর্তে চাপ এবং তাপমাত্রা পরিমাপ একটি ক্রমবর্ধমান গুরুত্বপূর্ণতা ধারণ করে।উন্নত সেন্সরগুলির সাহায্যে, পছন্দসই ফলাফল নিশ্চিত করতে কূপগুলি গভীরভাবে পর্যবেক্ষণ করা যেতে পারে।
তাপমাত্রা পরিমাপ থেকে, এটি পৃষ্ঠ এবং পৃষ্ঠের মধ্যে মিথস্ক্রিয়া আরও ভালভাবে বুঝতে সাহায্য করে।তদুপরি, নীচের গর্তে চাপ সনাক্ত করা অপ্রত্যাশিত উপ-পৃষ্ঠের কাঠামোতে ড্রিলিং করার ঝুঁকি রোধ করতে তথ্য সরবরাহ করে।
সুতরাং, যত বেশি তেল কূপ ড্রিল করা হয় এবং আরও অনুসন্ধান চলতে থাকে, তুরপুন প্রক্রিয়া চলাকালীন সঠিক তাপমাত্রা এবং চাপ পরিমাপ নেওয়ার গুরুত্ব বাড়তে থাকে।
কাস্টমাইজেশন:
আপনার নিজস্ব স্টেইনলেস স্টীল টিউবিং এনক্যাপসুলেটেড কেবল কাস্টমাইজ করার জন্য Meilong টিউবে স্বাগতম।আমাদের টিউবিং এনক্যাপসুলেটেড কেবল 316L টিউবিং এনক্যাপসুলেটেড কন্ডাক্টর দিয়ে তৈরি, যা -10°C থেকে 250°C পর্যন্ত অন্তরণ তাপমাত্রার জন্য দুর্দান্ত।এবং টিউবিং উপাদান 316L এবং Incoloy 825 দিয়ে তৈরি, 1/4''x0.035'', 3/8''x0.049'' এর টিউবিং সাইজ সহ।টিউব অবস্থা ঠান্ডা কাজ করা হয়, এবং নিরোধক উপাদান PP, FEP, এবং PFA হতে পারে.আমাদের সমস্ত পণ্য ISO9001 দ্বারা প্রত্যয়িত হয়.
আমাদের টিউবিং এনক্যাপসুলেটেড কেবলের জন্য ন্যূনতম অর্ডারের পরিমাণ হল 2টি কয়েল।এবং আমরা 7 দিনের মধ্যে দ্রুত ডেলিভারির প্রতিশ্রুতি দিতে পারি।আমরা পেমেন্ট শর্তাবলী যেমন T/T এবং L/C গ্রহণ করি।আমাদের মাসিক সরবরাহ ক্ষমতা 150 মেট্রিক টন।প্যাকেজিং কাঠের কেস।
সমর্থন এবং পরিষেবা:
টিউবিং এনক্যাপসুলেটেড তারের জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা:
- প্রযুক্তিগত পরামর্শ এবং সমস্যা সমাধানের পরিষেবা প্রদান করুন।
- টিউবিং এনক্যাপসুলেটেড তারের জন্য রক্ষণাবেক্ষণ পরিষেবা এবং উপাদান সরবরাহ করুন।
- টিউবিং এনক্যাপসুলেটেড তারের জন্য ইনস্টলেশন পরিষেবা প্রদান করুন।
- টিউবিং এনক্যাপসুলেটেড কেবলের জন্য দূরবর্তী ডায়াগনস্টিক পরিষেবা সরবরাহ করুন।
- টিউবিং এনক্যাপসুলেটেড কেবলের জন্য পণ্য আপগ্রেড পরিষেবা সরবরাহ করুন।
- টিউবিং এনক্যাপসুলেটেড তারের জন্য সফ্টওয়্যার আপডেট প্রদান করুন।
- টিউবিং এনক্যাপসুলেটেড কেবলের জন্য গ্রাহক মেরামত এবং ওয়ারেন্টি পরিষেবা সরবরাহ করুন।
