উচ্চ কাজের চাপ পিপি / পলিপ্রোপিলিন এনক্যাপসুলেটেড হাইড্রোলিক কন্ট্রোল লাইন ফ্ল্যাটপ্যাক
মেইলং টিউব উচ্চ মানের বিজোড় এবং পুনরায় আঁকা, সীম-ওয়েল্ডেড এবং পুনরায় আঁকা কয়েলড টিউবিং তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।100% পণ্য হাইড্রোলিক পাওয়ার কন্ট্রোল লাইন, রাসায়নিক ইনজেকশন লাইন, নাভিতে অ্যালয় টিউবিং এবং আপস্ট্রিম তেল ও গ্যাস শিল্পে শোষণ প্রকৌশলের জন্য যন্ত্রের টিউবিং হিসাবে ব্যবহৃত হয়।
কয়েল করা টিউবিং বাইরের ব্যাস 0.125 ইঞ্চি (3.175 মিলিমিটার) থেকে 1 ইঞ্চি (25.4 মিলিমিটার) আকারে পাওয়া যায়।দেয়ালের বেধ 0.083 ইঞ্চি (2.108 মিলিমিটার) পর্যন্ত।65600 ফুট (20,000 মিটার) পর্যন্ত দৈর্ঘ্য খরচ-কার্যকর নাভি উৎপাদনের জন্য উপলব্ধ।সুযোগের মধ্যে আরও মাপ আপনার বিশেষ প্রয়োজনীয়তা পূরণের জন্য উত্পাদিত এবং বিতরণ করার জন্য কাস্টমাইজ করা যেতে পারে।
স্টেইনলেস স্টীল 316L রাসায়নিক ইনজেকশন লাইন বৈশিষ্ট্য
ঢালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং.annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| স্টেইনলেস 316L |
S31603 |
1/8 |
0.125 |
0.028 |
9,931 |
40,922 |
9,525 |
11,600 |
| স্টেইনলেস 316L |
S31603 |
1/8 |
0.125 |
0.035 |
12,640 |
৫২,০৪২ |
11,056 |
15,225 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.035 |
৫,৯৩৯ |
24,474 |
৬,৬২১ |
7,250 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.049 |
৮,৫৭২ |
35,322 |
৮,৬৩২ |
10,150 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.065 |
11,694 |
48,166 |
10,562 |
13,775 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.035 |
৩,৮১৮ |
15,731 |
4,659 |
4,350 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.049 |
৫,৪৮৩ |
22,575 |
6,222 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.065 |
7,517 |
30,951 |
7,865 |
৮,৭০০ |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.083 |
9,808 |
40,372 |
9,551 |
11,600 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.049 |
4,003 |
16,480 |
4,835 |
5,075 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.065 |
5,461 |
22,512 |
6,206 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.083 |
7,133 |
২৯,৩৬৪ |
7,648 |
৮,৭০০ |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.049 |
3,144 |
12,955 |
3,957 |
3,625 |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.065 |
4,285 |
17,630 |
5,105 |
5,075 |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.083 |
৫,৪৭২ |
22,513 |
6,519 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.049 |
2,619 |
10,791 |
3,296 |
2,900 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.065 |
3,570 |
14,686 |
4,283 |
4,350 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.083 |
4,558 |
18,753 |
5,431 |
৫,৮০০
|
- ন্যূনতম প্রাচীর বেধ এবং ন্যূনতম প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
- ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
- 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
যেহেতু আরও বেশি তেল এবং গ্যাস উত্তোলন গভীর এবং কঠোর জলে চলে যায় যেখানে চরম অফশোর পরিবেশগুলি চরম নিরাপত্তার দাবি করে, আমাদের কাজ হল আপনাকে আপনার কাজের নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করতে কুণ্ডলীকৃত নাভীর টিউবিংয়ের জন্য "সঠিক" জারা প্রতিরোধী উপাদান ব্যবহার করতে সহায়তা করা।এটি আমাদের উদ্ভাবন এবং ক্রমাগত উন্নয়ন চালনার জন্য শক্তি।
এনক্যাপসুলেশন বর্ণনা

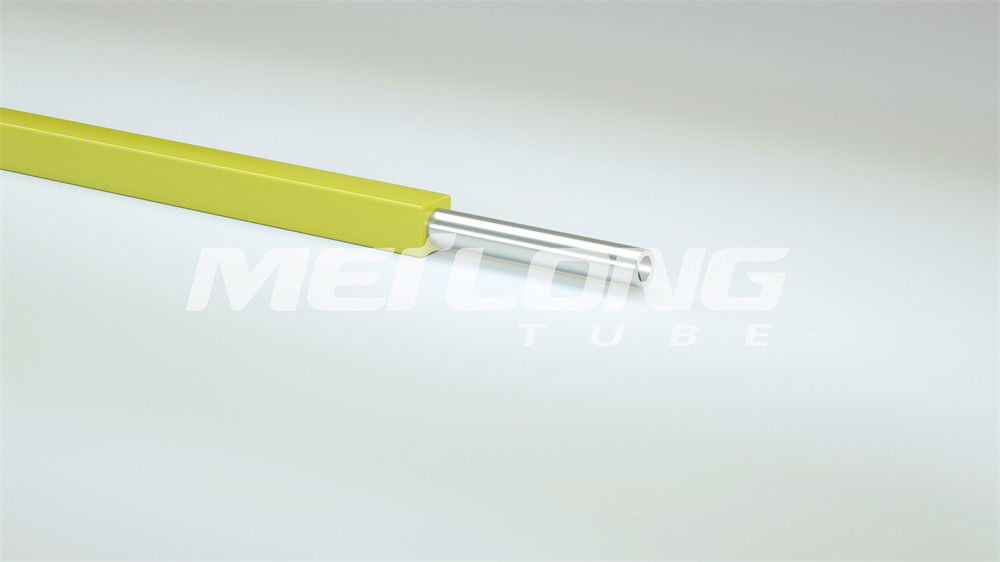

এনক্যাপসুলেশন হল একটি প্লাস্টিক যা ধাতব টিউবের উপর দিয়ে বের করা হয়।এনক্যাপসুলেশন উত্পাদন প্রক্রিয়া চলাকালীন ধাতব টিউবের ক্ষতি প্রতিরোধ করে।এনক্যাপসুলেশন অতিরিক্ত ঘর্ষণ প্রতিরোধেরও প্রদান করে এবং প্রতিটি প্রোডাকশন টিউবিং সংযোগের উপর হোল্ডিং ফোর্স বাড়ানোর জন্য তারের প্রটেক্টর ইনস্টল করা হলে এটি প্রয়োজনীয়।
অতিরিক্ত সুরক্ষার জন্য একক পাস এনক্যাপসুলেশন এবং ডুয়াল পাস এনক্যাপসুলেশনের বিকল্পগুলির সাথে এনক্যাপসুলেশনগুলি বিস্তৃত কনফিগারেশনে উপলব্ধ।
এনক্যাপসুলেশন উপাদান
- পিপি (পলিপ্রোপিলিন) /টিপিআর (স্যান্টোপ্রিন) / পিএ (নাইলন) / পিভিডিএফ / ইটিএফই (টেফজেল) / ইসিটিএফই (হালার) / এফইপি / পিএফএ / ইসিএ 3000 / পিভিসি
রাসায়নিক ইনজেকশন লাইনের জন্য মাত্রিক সহনশীলতা
| ASTM A269 / ASME SA269, SS 316L (UNS S31603) |
| আকার OD |
সহনশীলতা OD |
সহনশীলতা WT |
|
1/8''≤OD<3/16'' (3.18≤OD<4.76 মিমি)
3/16≤OD<1/2'' (4.76≤OD<12.7 মিমি)
1/2''≤OD≤1'' (12.7≤OD≤25.4 মিমি)
|
+0.003'' (+0.08 মিমি) / -0
+0.004'' (+0.10 মিমি) / -0
+0.005'' (+0.13 মিমি) / -0
|
±10%
±10%
±10%
|
মেইলং টিউব স্ট্যান্ডার্ড
| আকার OD |
সহনশীলতা OD |
সহনশীলতা WT |
|
1/8'' ≤OD<3/16'' (3.18≤OD<4.76 মিমি)
3/16≤OD<1/2'' (4.76≤OD<12.7 মিমি)
1/2''≤OD≤1'' (12.7≤OD≤25.4 মিমি)
|
+0.003'' (+0.08 মিমি) / -0
+0.004'' (+0.10 মিমি) / -0
+0.004'' (+0.10 মিমি) / -0
|
±10%
±10%
±8%
|
মানের জন্য পরীক্ষা
|
এডি কারেন্ট
পৃষ্ঠের রুক্ষতা
হাইড্রোস্ট্যাটিক

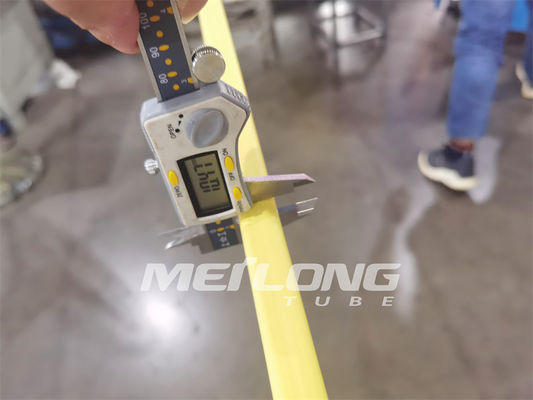

মাত্রা বিশ্লেষণ
দ্রব্যের আকার
রকওয়েল কঠোরতা
|
উত্পাদন শক্তি
প্রসার্য শক্তি
প্রসারণ
কঠোরতা
ইতিবাচক উপাদান সনাক্তকরণ (PMI)
জারা প্রতিরোধের পরীক্ষা
|
এনক্যাপসুলেটেড কেমিক্যাল ইনজেকশন লাইন ফ্ল্যাটপ্যাকের বৈশিষ্ট্য
- ডাউনহোল লাইনের সর্বোচ্চ সুরক্ষা
- ইনস্টলেশনের সময় ক্রাশ প্রতিরোধ ক্ষমতা বাড়ান
- ঘর্ষণ এবং pinching বিরুদ্ধে নিয়ন্ত্রণ লাইন রক্ষা করুন
- নিয়ন্ত্রণ লাইনের দীর্ঘমেয়াদী স্ট্রেস জারা ব্যর্থতা দূর করুন
- ক্ল্যাম্পিং প্রোফাইল উন্নত করুন
- চলমান এবং অতিরিক্ত সুরক্ষার জন্য একক বা একাধিক এনক্যাপসুলেশন
মোড়ক

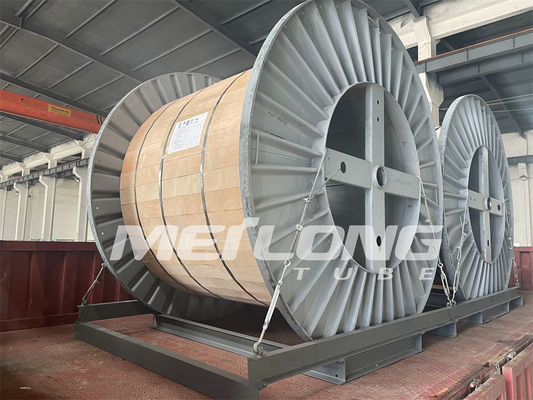

হাইড্রোলিক কন্ট্রোল লাইন ফ্ল্যাটপ্যাক হল স্তরের ক্ষত যা ধাতব/ড্রাম বা স্পুলগুলিতে কুণ্ডলী করা হয়।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রামগুলি কাঠের ক্রেটে প্যাক করা হয়।
একক এবং একাধিক ইনজেকশন লাইন এনক্যাপসুলেশনের প্রোফাইল
বৃত্তাকার বিভাগ
| 1/4'' OD লাইনের টিউবিং |
0.433'' দিয়া (11.0 মিমি) |
| 3/8'' OD লাইন টিউবিং |
0.535'' ডায়া (13.6 মিমি) |
| 1/2'' OD লাইনের টিউবিং |
0.660'' ডায়া (16.8 মিমি) |
বর্গাকার বিভাগ
| 1/4'' OD লাইনের টিউবিং |
0.433'' x 0.433'' (11.0 মিমি x 11.0 মিমি) |
| 3/8'' OD লাইন টিউবিং |
0.535'' x 0.535'' (13.6 মিমি x 13.6 মিমি) |
| 1/2'' OD লাইনের টিউবিং |
0.660'' x 0.660'' (16.8 মিমি x 16.8 মিমি) |
আয়তক্ষেত্রাকার বিভাগ
| 1/4'' OD লাইন x 1 |
0.710'' x 0.410'' (18.0 মিমি x 10.4 মিমি) |
| 1/4'' OD লাইন x 2 |
0.990'' x 0.410'' (25.1 মিমি x 10.4 মিমি) |
| 1/2'' OD লাইন x 2 |
1.220'' x 0.669'' (31.0 মিমি x 17.0 মিমি) |
| 1/2'' OD লাইন x 3 |
1.772'' x 0.669'' (45.0 মিমি x 17.0 মিমি) |
অনুরোধে অন্যান্য মাপ
এনক্যাপসুলেশনের ভিতরে কন্ট্রোল লাইন টিউবিংয়ের জন্য উপলব্ধ অ্যালয় গ্রেড
| অস্টেনিটিক: |
316L |
| ডুপ্লেক্স: |
S31803/S32205
S32750
|
| নিকেল খাদ: |
N08825
N06625
|
এনক্যাপসুলেশন উপকরণ
| সংক্ষিপ্ত রূপ |
জেনেরিক নাম |
বাণিজ্যিক নাম |
এনক্যাপসুলেশন উপকরণের ন্যূনতম ইনস্টলেশন তাপমাত্রা |
| ECTFE |
ইথিলিন ক্লোরোট্রিফ্লুরোইথিলিন |
হালার® |
-60°C |
| ETFE |
ইথিলিন টেট্রাফ্লুরোইথিলিন |
Tefzel® |
-60°C |
| FEP |
ফ্লোরিনেটেড ইথিলিন প্রোপিলিন |
Teflon® FEP |
-100°C |
| এইচডিপিই |
উচ্চ ঘনত্ব পলিথিন |
|
-40°সে |
| পিএফএ |
পারফ্লুরোলকক্সি |
Teflon® PFA |
-100°C |
| পিএ |
পলিমাইড |
নাইলন |
-40°সে |
| পিপি |
পলিপ্রোপিলিন |
|
-10°সে |
| পিভিডিএফ |
পলিভিনাইলিডিন প্লোরিড |
Kynar® |
-20°সে |
| টিপিও-পিপি |
থার্মোপ্লাস্টিক পলিওলফিন |
সান্টোপ্রিন® |
-20°সে |
আবেদন
- রাসায়নিক ইনজেকশনের জন্য কৈশিক কয়েলযুক্ত খাদ টিউবিং
- সাবসি সেফটি ভালভের জন্য বেয়ার এবং এনক্যাপসুলেটেড হাইড্রোলিক কন্ট্রোল লাইন কয়েলড অ্যালয় টিউবিং
- বেগ স্ট্রিং, কাজের স্ট্রিং, এবং ইস্পাত টিউব নাভি
- জিওথার্মাল কয়েলড অ্যালয় টিউবিং
নিম্নলিখিত 3য় পক্ষ থেকে পরীক্ষা রিপোর্ট প্রদান করা যেতে পারে
- এসজিএস
- টিইউভি
- বিভি
- ABS
