পণ্যের বিবরণ:
|
টিউবিং স্ট্যান্ডার্ড: | ASTM A269 | উপাদান: | স্টেইনলেস স্টীল 316L |
---|---|---|---|
ইউএনএস: | S31603 | অবস্থা: | annealed |
টিউব টাইপ: | বিরামহীন এবং পুনরায় আঁকা | ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড: | NACE MR0175 / ISO15156 |
পৃষ্ঠতল: | অত্যন্ত পরিষ্কার এবং উজ্জ্বল | বৈশিষ্ট্য: | অত্যন্ত উচ্চ বিস্ফোরণ চাপ |
আকার: | টাইট মাত্রিক সহনশীলতা | পরীক্ষা: | 100% দৈর্ঘ্য হাইড্রোলিক পরীক্ষিত |
বিশেষভাবে তুলে ধরা: | NACE MR0175 হাইড্রোলিক কন্ট্রোল লাইন,316L হাইড্রোলিক কন্ট্রোল লাইন,পুনরায় আঁকা বিজোড় স্টেইনলেস স্টীল কৈশিক নল |
NACE MR0175 316L স্টেইনলেস স্টীল বিজোড় হাইড্রোলিক কন্ট্রোল লাইন ক্যাপিলারি টিউবিং
মেইলং টিউব উচ্চ মানের বিজোড় এবং পুনরায় আঁকা, সীম-ওয়েল্ডেড এবং পুনরায় আঁকা কয়েলড টিউবিং তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।100% পণ্য হাইড্রোলিক পাওয়ার কন্ট্রোল লাইন, রাসায়নিক ইনজেকশন লাইন, নাভিতে অ্যালয় টিউবিং এবং আপস্ট্রিম তেল ও গ্যাস শিল্পে শোষণ প্রকৌশলের জন্য যন্ত্রের টিউবিং হিসাবে ব্যবহৃত হয়।
কয়েল করা টিউবিং বাইরের ব্যাস 0.125 ইঞ্চি (3.175 মিলিমিটার) থেকে 1 ইঞ্চি (25.4 মিলিমিটার) আকারে পাওয়া যায়।দেয়ালের বেধ 0.083 ইঞ্চি (2.108 মিলিমিটার) পর্যন্ত।65600 ফুট (20,000 মিটার) পর্যন্ত দৈর্ঘ্য খরচ-কার্যকর নাভি উৎপাদনের জন্য উপলব্ধ।সুযোগের মধ্যে আরও মাপ আপনার বিশেষ প্রয়োজনীয়তা পূরণের জন্য উত্পাদিত এবং বিতরণ করার জন্য কাস্টমাইজ করা যেতে পারে।
স্টেইনলেস স্টীল 316L জলবাহী নিয়ন্ত্রণ লাইন বৈশিষ্ট্য
ছিদ্র করা (বিজোড়) এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল জোই ছাড়া একটানা দৈর্ঘ্যএনটি ঝালাই
খাদ | ইউএনএস | OD | WT | কাজের চাপ | সহসা আরম্ভ চাপ | চাপ পড়া | পরীক্ষার চাপ | |
ইঞ্চি | ইঞ্চি | ইঞ্চি | psi | psi | psi | psi | ||
স্টেইনলেস 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
স্টেইনলেস 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | ৫২,০৪২ | 11,056 | 15,225 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.035 | ৫,৯৩৯ | 24,474 | ৬,৬২১ | 7,250 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.049 | ৮,৫৭২ | 35,322 | ৮,৬৩২ | 10,150 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.035 | ৩,৮১৮ | 15,731 | 4,659 | 4,350 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.049 | ৫,৪৮৩ | 22,575 | 6,222 | 6,525 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | ৮,৭০০ |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | ২৯,৩৬৪ | 7,648 | ৮,৭০০ |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.083 | ৫,৪৭২ | 22,513 | 6,519 | 6,525 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | ৫,৮০০ |
যেহেতু আরও বেশি তেল এবং গ্যাস উত্তোলন গভীর এবং কঠোর জলে চলে যায় যেখানে চরম অফশোর পরিবেশগুলি চরম নিরাপত্তার দাবি করে, আমাদের কাজ হল আপনাকে আপনার কাজের নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করতে কুণ্ডলীকৃত নাভীর টিউবিংয়ের জন্য "সঠিক" জারা প্রতিরোধী উপাদান ব্যবহার করতে সহায়তা করা।এটি আমাদের উদ্ভাবন এবং ক্রমাগত উন্নয়ন চালনার জন্য শক্তি।
অ্যাপ্লিকেশন পরিবেশের জন্য উপযুক্ত
ক্লোরাইড পিটিং, ফাটল ক্ষয়, H2S এবং CO2, এবং ক্লোরাইড স্ট্রেস ক্ষয় ক্র্যাকিং (SCC) এর একটি সাধারণ প্রতিরোধ।
হাইড্রোলিক কন্ট্রোল লাইনের জন্য মাত্রিক সহনশীলতা
ASTM A269 / ASME SA269, UNS S31603 (316L) | ||
আকার OD | সহনশীলতা OD | সহনশীলতা WT |
1/8''≤OD<3/16'' (3.18≤OD<4.76 মিমি) 3/16≤OD<1/2'' (4.76≤OD<12.7 মিমি) 1/2''≤OD≤1'' (12.7≤OD≤25.4 মিমি) |
+0.003'' (+0.08 মিমি) / -0 +0.004'' (+0.10 মিমি) / -0 +0.005'' (+0.13 মিমি) / -0 |
±10% ±10% ±10% |
মেইলং টিউব স্ট্যান্ডার্ড
আকার OD | সহনশীলতা OD | সহনশীলতা WT |
1/8'' ≤OD<3/16'' (3.18≤OD<4.76 মিমি) 3/16≤OD<1/2'' (4.76≤OD<12.7 মিমি) 1/2''≤OD≤1'' (12.7≤OD≤25.4 মিমি) |
+0.003'' (+0.08 মিমি) / -0 +0.004'' (+0.10 মিমি) / -0 +0.004'' (+0.10 মিমি) / -0 |
±10% ±10% ±8% |
মানের জন্য পরীক্ষা
এডি কারেন্ট পৃষ্ঠের রুক্ষতা হাইড্রোস্ট্যাটিক মাত্রা বিশ্লেষণ দ্রব্যের আকার রকওয়েল কঠোরতা |
উত্পাদন শক্তি প্রসার্য শক্তি প্রসারণ কঠোরতা ইতিবাচক উপাদান সনাক্তকরণ (PMI) জারা প্রতিরোধের পরীক্ষা |
মোড়ক

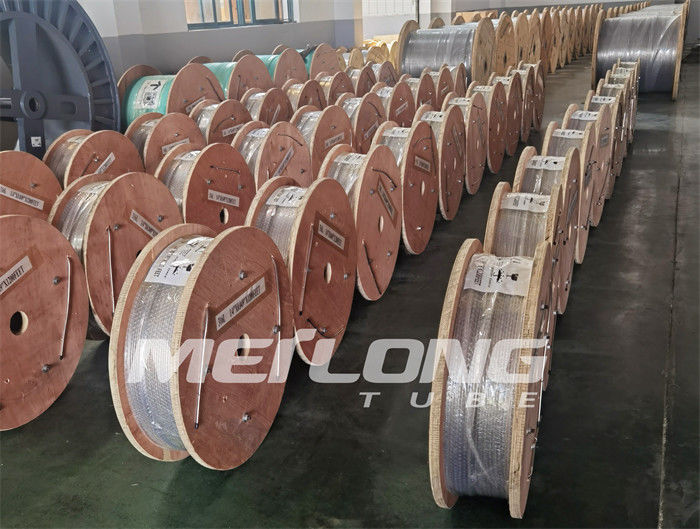

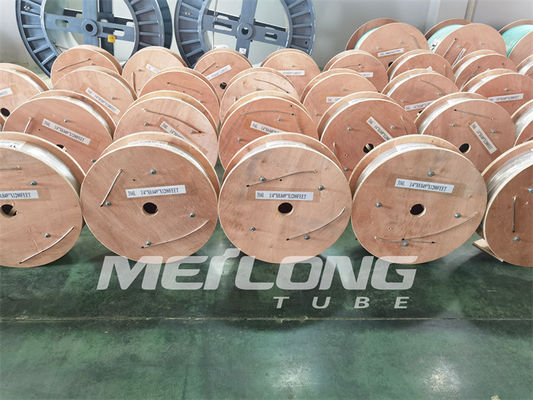

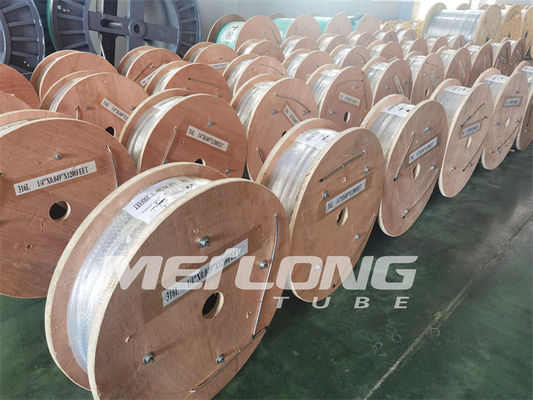

হাইড্রোলিক কন্ট্রোল লাইন হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রামগুলি কাঠের ক্রেটে প্যাক করা হয়।
ইনজেকশন ডায়াগ্রাম
হাইড্রোলিক কন্ট্রোল
SCSSV একটি ¼” স্টেইনলেস স্টীল কন্ট্রোল লাইন দ্বারা নিয়ন্ত্রিত হয় যা ওয়েল টিউবিং স্ট্রিং এর বাইরের সাথে সংযুক্ত থাকে এবং প্রোডাকশন টিউবিং ইনস্টল করার সময় ইনস্টল করা হয়।ওয়েলহেড চাপের উপর নির্ভর করে, ভালভ খোলা রাখার জন্য নিয়ন্ত্রণ লাইনে 10,000 psi বা তার বেশি রাখতে হবে।
আবেদন
রাসায়নিক ইনজেকশনের জন্য কৈশিক কয়েলযুক্ত খাদ টিউবিং
সাবসি সেফটি ভালভের জন্য বেয়ার এবং এনক্যাপসুলেটেড হাইড্রোলিক কন্ট্রোল লাইন কয়েলড অ্যালয় টিউবিং
বেগ স্ট্রিং, কাজের স্ট্রিং, এবং ইস্পাত টিউব নাভি
জিওথার্মাল কয়েলযুক্ত খাদ পাইপ
এনক্যাপসুলেশনের জন্য অতিরিক্ত পরিষেবা
রাসায়নিক ইনজেকশন লাইন গ্রাহকদের ব্যক্তিগত প্রয়োজনীয়তা অনুযায়ী বিভিন্ন পলিমার দিয়ে এনক্যাপসুলেট করা যেতে পারে, যেমন PVDF, FEP, TPV, ইত্যাদি। এনক্যাপসুলেশন হল রাসায়নিক, পরিধান এবং উচ্চ তাপমাত্রার অতিরিক্ত প্রতিরোধের জন্য।
এনক্যাপসুলেশনের জন্য উপলব্ধ বিভাগ: বৃত্তাকার, বর্গক্ষেত্র, আয়তক্ষেত্রাকার।
এনক্যাপসুলেশন উপকরণ
সংক্ষিপ্ত রূপ | জেনেরিক নাম | বাণিজ্যিক নাম | এনক্যাপসুলেশন উপকরণের ন্যূনতম ইনস্টলেশন তাপমাত্রা |
ECTFE | ইথিলিন ক্লোরোট্রিফ্লুরোইথিলিন | হালার® | -60°C |
ETFE | ইথিলিন টেট্রাফ্লুরোইথিলিন | Tefzel® | -60°C |
FEP | ফ্লোরিনেটেড ইথিলিন প্রোপিলিন | Teflon® FEP | -100°C |
এইচডিপিই | উচ্চ ঘনত্ব পলিথিন | -40°সে | |
পিএফএ | পারফ্লুরোলকক্সি | Teflon® PFA | -100°C |
পিএ | পলিমাইড | নাইলন | -40°সে |
পিপি | পলিপ্রোপিলিন | -10°সে | |
পিভিডিএফ | পলিভিনাইলিডিন প্লোরিড | Kynar® | -20°সে |
টিপিও-পিপি | থার্মোপ্লাস্টিক পলিওলফিন | সান্টোপ্রিন® | -20°সে |
