রাসায়নিক ইনজেকশন লাইনের জন্য 1 / 4 '' OD x 0.049 '' WT জিওথার্মাল টিউবিং ক্যাপিলারি টিউবিং
মেইলং টিউব বিশেষভাবে বিজোড় এবং পুনরায় আঁকা, ঢালাই এবং পুনরায় আঁকা কয়েলড টিউবিং তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।টিউবিংটি হাইড্রোলিক কন্ট্রোল লাইন এবং রাসায়নিক ইনজেকশন লাইন হিসাবে ব্যবহৃত হয় যা বিশেষভাবে তেল এবং গ্যাস, ভূতাপীয় শিল্পে পরিবেশন করে।
জিওথার্মাল টিউবিং ইনজেকশন লাইনের প্রয়োগ
গরম জলের বন্যা হল একটি তাপ পুনরুদ্ধারের কৌশল যেখানে ভারী থেকে মাঝারি অপরিশোধিত তেলের উৎপাদন বাড়াতে গরম জল একটি জলাধারে প্রবেশ করানো হয়।গরম জলের তাপ অপরিশোধিত তেলের সান্দ্রতা এবং ঘনত্বকে হ্রাস করে যাতে এটি উৎপাদনে সহজে প্রবাহিত হতে পারে।এই প্রক্রিয়া, যা গরম জলের ইনজেকশন নামেও পরিচিত, তেল পুনরুদ্ধারের ফ্যাক্টর বাড়ায় এবং দীর্ঘ সময়ের জন্য ভাল উৎপাদন হার বজায় রাখে।
গত শতাব্দীতে বিশ্বব্যাপী উন্নয়নের উত্থানের ফলে তেলের চাহিদা দ্রুত বৃদ্ধি পেয়েছে।বিগত দশকগুলিতে প্রচুর পরিমাণে মজুদ এবং বর্ধিত উন্নয়নের কারণে ভারী তেলগুলি বিশ্বকে আকৃষ্ট করেছে।ভারী জলাশয় তেল পুনরুদ্ধারের জন্য ঠান্ডা এবং তাপ উত্পাদনের মতো বিভিন্ন কৌশল প্রয়োগ করা হয়েছে।ঠান্ডা উৎপাদন পদ্ধতির মধ্যে রয়েছে রাসায়নিক বন্যা (পলিমার বন্যা, সার্ফ্যাক্ট্যান্ট ফ্লাডিং, গ্যাস ফ্লাডিং ইত্যাদি), প্রাকৃতিক ক্ষয় এবং জলের বন্যা।তাপ উৎপাদনের মধ্যে রয়েছে জলাধারে তাপীয় তরল প্রবেশ করানো, যেমন চক্রীয় বাষ্প উদ্দীপনা, বাষ্পের বন্যা, এবং বাষ্প সহায়ক মাধ্যাকর্ষণ নিষ্কাশন বা জলাধারে তাপ উৎপন্ন করা।একই প্রযুক্তি এবং পদ্ধতি উপাদান বিনিময় উপলব্ধি করার জন্য ভূ-তাপীয় কূপে গরম জল ইনজেকশনের জন্য ব্যবহৃত হয়।
জিওথার্মাল টিউবিং কেমিক্যাল ইনজেকশন লাইনের সাধারণ আকার
নিয়ন্ত্রণ লাইনের বাইরের ব্যাস প্রধানত 3/8'' (9.53mm), 1/2'' (12.7mm0)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি), 0.083'' (2.11 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
কেমিক্যাল ইনজেকশন লাইনের গুরুত্ব
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
প্রতিটি একটি টিউবিং কয়েল সর্বনিম্ন 11,600 psi এ হাইড্রোস্ট্যাটিক পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
রাসায়নিক ইনজেকশন লাইন ভূমিকা
তেল এবং গ্যাস শিল্পে আমরা ক্রমানুসারে রাসায়নিক ইনজেকশন করি
অবকাঠামো রক্ষা করতে
প্রসেস অপ্টিমাইজ করতে
প্রবাহ নিশ্চিত করতে
এবং উত্পাদনশীলতা উন্নত করতে
জিওথার্মাল টিউবিং ইনজেকশন লাইনের জন্য খাদ
| খাদ টিউবিং |
হাইড্রোলিক
নিয়ন্ত্রণ
|
রাসায়নিক
ইনজেকশন
|
ক্লোরাইড পিটিং /
ফাটল জারা প্রতিরোধের
|
H2S/CO2
প্রতিরোধ
|
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ |
UNS/ASTM স্পেসিফিকেশন |
|
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
|
|
|
S31603/A269 |
|
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32205/A789 |
|
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N06625 / B704 |
ইনজেকশন লাইন টিউব বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

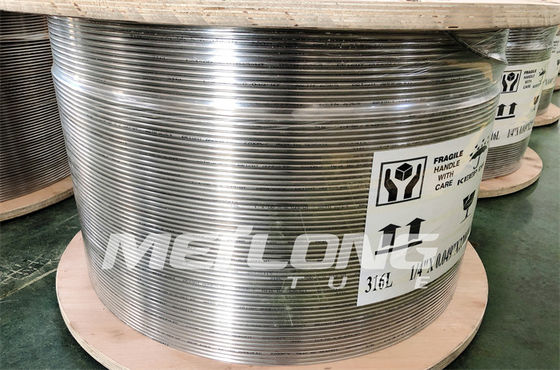

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
জিওথার্মাল টিউবিং কেমিক্যাল ইনজেকশন লাইনের জন্য ইনকোনেল 625
| নিকেল করা |
ক্রোমিয়াম |
আয়রন |
মলিবডেনাম |
কলম্বিয়াম + ট্যানটালাম |
কার্বন |
ম্যাঙ্গানিজ |
সিলিকন |
ফসফরাস |
সালফার |
অ্যালুমিনিয়াম |
টাইটানিয়াম |
কোবাল্ট |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| মিনিট |
|
সর্বোচ্চ |
|
|
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
| 58.0 |
20.0-23.0 |
5.0 |
8.0-10.0 |
3.15-4.15 |
0.10 |
0.50 |
0.5 |
0.015 |
0.015 |
0.4 |
0.40 |
1.0 |
ইনকোনেল 625 একটি উপাদান যা পিটিং, ফাটল এবং জারা ক্র্যাকিংয়ের দুর্দান্ত প্রতিরোধের সাথে।জৈব এবং খনিজ অ্যাসিডের বিস্তৃত পরিসরে অত্যন্ত প্রতিরোধী।ভাল উচ্চ তাপমাত্রা শক্তি.
Inconel 625 এর বৈশিষ্ট্য
অত্যন্ত নিম্ন এবং অত্যন্ত উচ্চ উভয় তাপমাত্রায় চমৎকার যান্ত্রিক বৈশিষ্ট্য।
পিটিং, ফাটল জারা এবং আন্তঃস্ফটিক জারা অসামান্য প্রতিরোধের।
ক্লোরাইড প্ররোচিত স্ট্রেস জারা ক্র্যাকিং থেকে প্রায় সম্পূর্ণ স্বাধীনতা।
1050C পর্যন্ত উচ্চ তাপমাত্রায় অক্সিডেশনের উচ্চ প্রতিরোধ।
নাইট্রিক, ফসফরিক, সালফিউরিক এবং হাইড্রোক্লোরিক এবং সেইসাথে ক্ষারগুলির মতো অ্যাসিডগুলির ভাল প্রতিরোধের কারণে উচ্চ তাপ স্থানান্তরের পাতলা কাঠামোগত অংশগুলি তৈরি করা সম্ভব হয়।
আবেদন
উপাদান যেখানে সমুদ্রের জলের এক্সপোজার এবং উচ্চ যান্ত্রিক চাপ প্রয়োজন।
তেল এবং গ্যাস উৎপাদন যেখানে হাইড্রোজেন সালফাইড এবং প্রাথমিক সালফার 150C এর বেশি তাপমাত্রায় বিদ্যমান।
ফ্লু গ্যাসের সংস্পর্শে আসা উপাদান বা ফ্লু গ্যাস ডিসালফারাইজেশন প্ল্যান্টে।
অফশোর তেল প্ল্যাটফর্মে ফ্লেয়ার স্ট্যাক।
টার-বালি এবং তেল-শেল পুনরুদ্ধার প্রকল্প থেকে হাইড্রোকার্বন প্রক্রিয়াকরণ।
ইনজেকশন লাইন জিওথার্মাল টিউবিংয়ের ওজন প্রতি মিটার (কেজি)
ইনকোনেল 625 (UNS N06625)
| OD |
WT |
| ভগ্নাংশ |
দশমিক |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0465 |
0.0539 |
- |
- |
- |
| 1/4 |
0.250 |
0.1065 |
0.1288 |
0.1686 |
0.2059 |
0.2372 |
| 3/8 |
0.375 |
0.1663 |
0.2037 |
0.2733 |
0.3449 |
0.4149 |
| 1/2 |
0.500 |
0.2262 |
0.2785 |
0.3782 |
0.4839 |
0.5924 |
| ৫/৮ |
0.625 |
0.2862 |
0.3535 |
0.481 |
0.6231 |
0.7699 |
| 3/4 |
0.750 |
0.3460 |
0.4283 |
0.5879 |
0.7621 |
0.9475 |
জিওথার্মাল টিউবিং ইনজেকশন লাইন বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| ইনকোনেল 625 |
N06625 |
1/8 |
0.125 |
0.028 |
19,024 |
57,892 |
22,002 |
21,750 |
| ইনকোনেল 625 |
N06625 |
1/8 |
0.125 |
0.035 |
23,780 |
72,365 |
27,503 |
২৭,৫৫০ |
| ইনকোনেল 625 |
N06625 |
1/4 |
0.250 |
0.035 |
12,516 |
38,087 |
14,475 |
14,500 |
| ইনকোনেল 625 |
N06625 |
1/4 |
0.250 |
0.049 |
18,065 |
54,969 |
18,869 |
20,300 |
| ইনকোনেল 625 |
N06625 |
1/4 |
0.250 |
0.065 |
24,633 |
74,970 |
23,090 |
২৭,৫৫০ |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.035 |
8,043 |
24,482 |
10,182 |
৯,৪২৫ |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.049 |
11,546 |
35,143 |
13,605 |
13,050 |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.065 |
15,829 |
48,182 |
17,202 |
18,125 |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.083 |
20,648 |
৬২,৮৩৯ |
20,901 |
23,200 |
| ইনকোনেল 625 |
N06625 |
1/2 |
0.500 |
0.049 |
৮,৪৩৩ |
25,657 |
10,588 |
৯,৪২৫ |
| ইনকোনেল 625 |
N06625 |
1/2 |
0.500 |
0.065 |
11,507 |
৩৫,০৪১ |
13,576 |
13,050 |
| ইনকোনেল 625 |
N06625 |
1/2 |
0.500 |
0.083 |
15,010 |
45,700 |
16,733 |
17,400 |
| ইনকোনেল 625 |
N06625 |
৫/৮ |
0.625 |
0.049 |
6,624 |
20,175 |
৮,৬৪৪ |
7,250 |
| ইনকোনেল 625 |
N06625 |
৫/৮ |
0.625 |
0.065 |
৮,৭৮৮ |
26,763 |
11,467 |
10,150 |
| ইনকোনেল 625 |
N06625 |
৫/৮ |
0.625 |
0.083 |
11,222 |
34,176 |
14,643 |
13,050 |
| ইনকোনেল 625 |
N06625 |
3/4 |
0.750 |
0.049 |
৫,৫১৮ |
16,806 |
7,200 |
6,525 |
| ইনকোনেল 625 |
N06625 |
3/4 |
0.750 |
0.065 |
7,320 |
22,293 |
9,552 |
৮,৭০০ |
| ইনকোনেল 625 |
N06625 |
3/4 |
0.750 |
0.083 |
৯,৩৪৮ |
28,469 |
12,197 |
10,875 |
ন্যূনতম প্রাচীর বেধ এবং ন্যূনতম প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
