ভূ-তাপীয় কূপের জন্য হাইড্রোস্ট্যাটিক পরীক্ষিত ইনকোনেল 625 ক্যাপিলারি টিউবিং কেমিক্যাল ইনজেকশন লাইন
মেইলং টিউব বিশেষভাবে বিজোড় এবং পুনরায় আঁকা, ঢালাই এবং পুনরায় আঁকা হাইড্রোলিক কন্ট্রোল লাইন কৈশিক টিউব তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।টিউবিংটি হাইড্রোলিক কন্ট্রোল লাইন এবং রাসায়নিক ইনজেকশন লাইন হিসাবে ব্যবহৃত হয় যা বিশেষভাবে তেল এবং গ্যাস, ভূতাপীয় শিল্পে পরিবেশন করে।
ইনকোনেল 625 ক্যাপিলারি টিউবিংয়ের সাধারণ আকার
রাসায়নিক ইনজেকশন লাইনের বাইরের ব্যাস প্রধানত 3/8'' (9.53 মিমি)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি), 0.083'' (2.11 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
ইনকোনেল 625 ক্যাপিলারি টিউবিংয়ের গুরুত্ব
প্রতিটি একটি নিকেল খাদ Incoloy 625 টিউবিং কৈশিক টিউব অরবিটাল ঢালাই ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
প্রতিটি একটি টিউবিং কয়েল সর্বনিম্ন 10,150 psi এ হাইড্রোস্ট্যাটিক পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
ইনকোনেল 625 ক্যাপিলারি টিউবিংয়ের জন্য আবেদন
রাসায়নিক ইনজেকশন লাইন
একটি ছোট-ব্যাসের নালী যা উত্পাদনের সময় ইনহিবিটর বা অনুরূপ চিকিত্সার ইনজেকশন সক্ষম করতে উত্পাদন টিউবুলারের পাশাপাশি চালিত হয়।উচ্চ হাইড্রোজেন সালফাইড [H2S] ঘনত্ব বা গুরুতর স্কেল জমার মতো অবস্থাগুলি উত্পাদনের সময় চিকিত্সা রাসায়নিক এবং ইনহিবিটরগুলির ইনজেকশন দ্বারা প্রতিহত করা যেতে পারে।
ইনজেকশন প্রক্রিয়াগুলির জন্য একটি সাধারণ শব্দ যা তেল পুনরুদ্ধার উন্নত করতে, গঠনের ক্ষতি অপসারণ করতে, অবরুদ্ধ ছিদ্র বা গঠন স্তরগুলি পরিষ্কার করতে, ক্ষয় কমাতে বা বাধা দিতে, অপরিশোধিত তেল আপগ্রেড করতে বা অপরিশোধিত তেল প্রবাহ-আশ্বাসের সমস্যাগুলি সমাধান করতে বিশেষ রাসায়নিক সমাধান ব্যবহার করে।ইনজেকশন ক্রমাগত পরিচালিত হতে পারে, ব্যাচগুলিতে, ইনজেকশন কূপে বা কখনও কখনও উত্পাদন কূপে।
অন্যান্য অ্যাপ্লিকেশন
রাসায়নিক ইনজেকশনের জন্য নিকেল খাদ ইনকোনেল 625 টিউবিং কয়েল নিয়ন্ত্রণ লাইন
সাবসি সেফটি ভালভের জন্য বেয়ার এবং এনক্যাপসুলেটেড হাইড্রোলিক কন্ট্রোল লাইন কয়েলড অ্যালয় টিউবিং
বেগ স্ট্রিং, কাজের স্ট্রিং, এবং ইস্পাত টিউব নাভি
জিওথার্মাল কয়েলযুক্ত খাদ পাইপ
জন্য Alloysক্যাপিলারি টিউবিং
| খাদ টিউবিং |
হাইড্রোলিক
নিয়ন্ত্রণ
|
রাসায়নিক
ইনজেকশন
|
ক্লোরাইড পিটিং /
ফাটল জারা প্রতিরোধের
|
H2S/CO2
প্রতিরোধ
|
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ |
UNS/ASTM স্পেসিফিকেশন |
|
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
|
|
|
S31603/A269 |
|
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32205/A789 |
|
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N06625 / B704 |
ক্যাপিলারি টিউবিংবৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
নিকেল খাদের জন্য Inconel 625 এর রাসায়নিক রচনাক্যাপিলারি টিউবিং
| নিকেল করা |
ক্রোমিয়াম |
আয়রন |
মলিবডেনাম |
কলম্বিয়াম + ট্যানটালাম |
কার্বন |
ম্যাঙ্গানিজ |
সিলিকন |
ফসফরাস |
সালফার |
অ্যালুমিনিয়াম |
টাইটানিয়াম |
কোবাল্ট |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| মিনিট |
|
সর্বোচ্চ |
|
|
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
| 58.0 |
20.0-23.0 |
5.0 |
8.0-10.0 |
3.15-4.15 |
0.10 |
0.50 |
0.5 |
0.015 |
0.015 |
0.4 |
0.40 |
1.0 |
স্ট্যান্ডার্ড সমতা
| শ্রেণী |
ইউএনএস নং |
ইউরো স্ট্যান্ডার্ড |
| না |
নাম |
| খাদ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 625 |
N06625 |
2.4856 |
NiCr22Mo9Nb |
উপাদান বর্ণনা
ইনকোনেল 625 একটি উপাদান যা পিটিং, ফাটল এবং জারা ক্র্যাকিংয়ের দুর্দান্ত প্রতিরোধের সাথে।জৈব এবং খনিজ অ্যাসিডের বিস্তৃত পরিসরে অত্যন্ত প্রতিরোধী।ভাল উচ্চ তাপমাত্রা শক্তি.
Inconel 625 এর বৈশিষ্ট্য
অত্যন্ত নিম্ন এবং অত্যন্ত উচ্চ উভয় তাপমাত্রায় চমৎকার যান্ত্রিক বৈশিষ্ট্য।
পিটিং, ফাটল জারা এবং আন্তঃস্ফটিক জারা অসামান্য প্রতিরোধের।
ক্লোরাইড প্ররোচিত স্ট্রেস জারা ক্র্যাকিং থেকে প্রায় সম্পূর্ণ স্বাধীনতা।
1050C পর্যন্ত উচ্চ তাপমাত্রায় অক্সিডেশনের উচ্চ প্রতিরোধ।
নাইট্রিক, ফসফরিক, সালফিউরিক এবং হাইড্রোক্লোরিক এবং সেইসাথে ক্ষারগুলির মতো অ্যাসিডগুলির ভাল প্রতিরোধের কারণে উচ্চ তাপ স্থানান্তরের পাতলা কাঠামোগত অংশগুলি তৈরি করা সম্ভব হয়।
আবেদনের জন্য ইনকোনেল 625
উপাদান যেখানে সমুদ্রের জলের এক্সপোজার এবং উচ্চ যান্ত্রিক চাপ প্রয়োজন।
তেল এবং গ্যাস উৎপাদন যেখানে হাইড্রোজেন সালফাইড এবং প্রাথমিক সালফার 150C এর বেশি তাপমাত্রায় বিদ্যমান।
ফ্লু গ্যাসের সংস্পর্শে আসা উপাদান বা ফ্লু গ্যাস ডিসালফারাইজেশন প্ল্যান্টে।
অফশোর তেল প্ল্যাটফর্মে ফ্লেয়ার স্ট্যাক।
টার-বালি এবং তেল-শেল পুনরুদ্ধার প্রকল্প থেকে হাইড্রোকার্বন প্রক্রিয়াকরণ।
নিকেল অ্যালয় টিউবিংয়ের ওজন প্রতি মিটার (কেজি)
ইনকোনেল 625 (UNS N06625)
| OD |
WT |
| ভগ্নাংশ |
দশমিক |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0465 |
0.0539 |
- |
- |
- |
| 1/4 |
0.250 |
0.1065 |
0.1288 |
0.1686 |
0.2059 |
0.2372 |
| 3/8 |
0.375 |
0.1663 |
0.2037 |
0.2733 |
0.3449 |
0.4149 |
| 1/2 |
0.500 |
0.2262 |
0.2785 |
0.3782 |
0.4839 |
0.5924 |
| ৫/৮ |
0.625 |
0.2862 |
0.3535 |
0.481 |
0.6231 |
0.7699 |
| 3/4 |
0.750 |
0.3460 |
0.4283 |
0.5879 |
0.7621 |
0.9475 |
ইনকোনেল 626 নিকেল অ্যালয় ক্যাপিলারি টিউবিংয়ের বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| ইনকোনেল 625 |
N06625 |
1/8 |
0.125 |
0.028 |
19,024 |
57,892 |
22,002 |
21,750 |
| ইনকোনেল 625 |
N06625 |
1/8 |
0.125 |
0.035 |
23,780 |
72,365 |
27,503 |
২৭,৫৫০ |
| ইনকোনেল 625 |
N06625 |
1/4 |
0.250 |
0.035 |
12,516 |
38,087 |
14,475 |
14,500 |
| ইনকোনেল 625 |
N06625 |
1/4 |
0.250 |
0.049 |
18,065 |
54,969 |
18,869 |
20,300 |
| ইনকোনেল 625 |
N06625 |
1/4 |
0.250 |
0.065 |
24,633 |
74,970 |
23,090 |
২৭,৫৫০ |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.035 |
8,043 |
24,482 |
10,182 |
৯,৪২৫ |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.049 |
11,546 |
35,143 |
13,605 |
13,050 |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.065 |
15,829 |
48,182 |
17,202 |
18,125 |
| ইনকোনেল 625 |
N06625 |
3/8 |
0.375 |
0.083 |
20,648 |
৬২,৮৩৯ |
20,901 |
23,200 |
| ইনকোনেল 625 |
N06625 |
1/2 |
0.500 |
0.049 |
৮,৪৩৩ |
25,657 |
10,588 |
৯,৪২৫ |
| ইনকোনেল 625 |
N06625 |
1/2 |
0.500 |
0.065 |
11,507 |
৩৫,০৪১ |
13,576 |
13,050 |
| ইনকোনেল 625 |
N06625 |
1/2 |
0.500 |
0.083 |
15,010 |
45,700 |
16,733 |
17,400 |
| ইনকোনেল 625 |
N06625 |
৫/৮ |
0.625 |
0.049 |
6,624 |
20,175 |
৮,৬৪৪ |
7,250 |
| ইনকোনেল 625 |
N06625 |
৫/৮ |
0.625 |
0.065 |
৮,৭৮৮ |
26,763 |
11,467 |
10,150 |
| ইনকোনেল 625 |
N06625 |
৫/৮ |
0.625 |
0.083 |
11,222 |
34,176 |
14,643 |
13,050 |
| ইনকোনেল 625 |
N06625 |
3/4 |
0.750 |
0.049 |
৫,৫১৮ |
16,806 |
7,200 |
6,525 |
| ইনকোনেল 625 |
N06625 |
3/4 |
0.750 |
0.065 |
7,320 |
22,293 |
9,552 |
৮,৭০০ |
| ইনকোনেল 625 |
N06625 |
3/4 |
0.750 |
0.083 |
৯,৩৪৮ |
28,469 |
12,197 |
10,875 |
ন্যূনতম প্রাচীর বেধ এবং ন্যূনতম প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

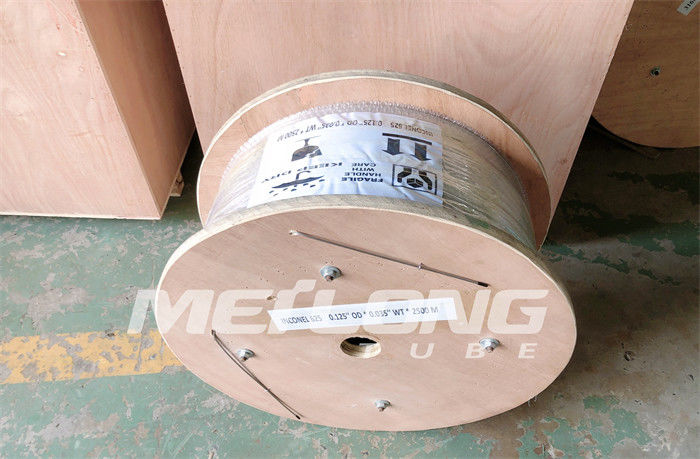

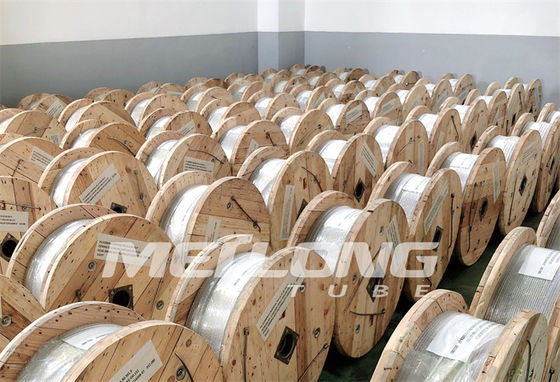

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
