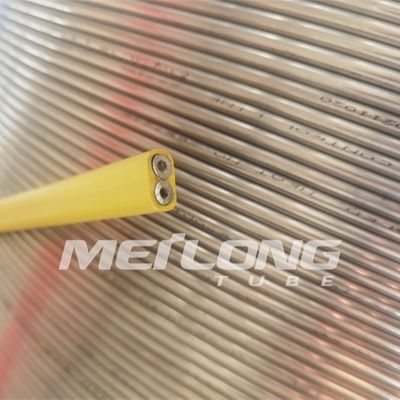

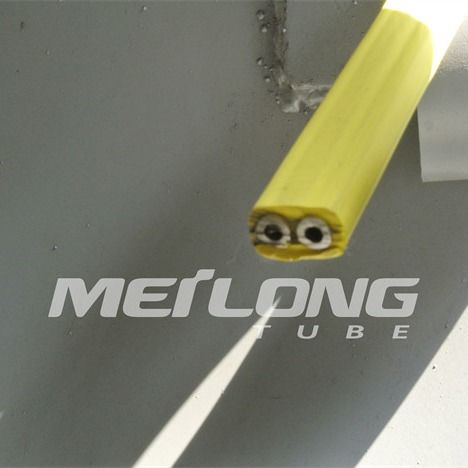

তেলের কূপে ডাউনহোল প্রয়োগের জন্য দুটি টিউব সহ PVDF এনক্যাপসুলেটেড কন্ট্রোল লাইন ফ্ল্যাটপ্যাক
মেইলং টিউব বর্ধিত স্থায়িত্ব প্রদানের জন্য কন্ট্রোল লাইনের এনক্যাপসুলেশন অফার করে, সেইসাথে প্রতিটি প্রকল্পের বিশেষ প্রয়োজনীয়তা পূরণের জন্য রাসায়নিক এবং জারা প্রতিরোধের, আমরা বিভিন্ন ধরনের এনক্যাপসুলেশন অফার করি, যেমন: এইচডিপিই (উচ্চ ঘনত্বের পলিথিন), স্যান্টোপ্রিন, পিভিসি (পলিভিনাইল ক্লোরাইড) , Haylar এবং PVDF (Polyvinylidene ফ্লোরাইড)।
ওয়েল্ডেড হাইড্রোলিক কন্ট্রোল লাইন ASTM স্পেসিফিকেশনে টানা ফ্লোটিং প্লাগ এবং যেকোনো দৈর্ঘ্যে পাওয়া যায়।হাইড্রোলিক কন্ট্রোল লাইনের জন্য উপাদানের ধরনগুলির মধ্যে রয়েছে স্টেইনলেস স্টিল TP316L যা মিষ্টি থেকে মাঝারি ক্ষয়কারী পরিবেশের জন্য উপযুক্ত, ডুপ্লেক্স স্টেইনলেস স্টিল 2205, সুপার ডুপ্লেক্স স্টেইনলেস স্টীল 2507, নিকেল অ্যালয় ইনকোলয় 825 এবং ইনকোনেল 625 মারাত্মকভাবে কাজ করার তাপমাত্রা এবং উচ্চ চাপের পরিবেশের জন্য উপযুক্ত। .কন্ট্রোল সিস্টেমের তরল অবশ্যই কন্ট্রোল লাইনের পরিবেশ এবং অপারেটিং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
কন্ট্রোল লাইন এনক্যাপসুলেশনও উপলব্ধ, যেখানে অনুরোধ করা হয়, ইনস্টলেশনের সময় অতিরিক্ত ক্রাশ এবং ঘর্ষণ প্রতিরোধের জন্য।ভাল তরল এবং তাপমাত্রার প্রয়োজনীয়তার সাথে সামঞ্জস্যের জন্য এনক্যাপসুলেশন উপাদানটি মিলে যাওয়া উচিত।
এনক্যাপসুলেটেড কন্ট্রোল লাইন ফ্ল্যাটপ্যাক
এনক্যাপসুলেশন হল একটি প্লাস্টিক যা ধাতব টিউবের উপর দিয়ে বের করা হয়।এনক্যাপসুলেশন উত্পাদন প্রক্রিয়া চলাকালীন ধাতব টিউবের ক্ষতি প্রতিরোধ করে।এনক্যাপসুলেশন অতিরিক্ত ঘর্ষণ প্রতিরোধেরও প্রদান করে এবং প্রতিটি প্রোডাকশন টিউবিং সংযোগের উপর হোল্ডিং ফোর্স বাড়ানোর জন্য তারের প্রটেক্টর ইনস্টল করা হলে এটি প্রয়োজনীয়।
অতিরিক্ত সুরক্ষার জন্য একক পাস এনক্যাপসুলেশন এবং ডুয়াল পাস এনক্যাপসুলেশনের বিকল্পগুলির সাথে এনক্যাপসুলেশনগুলি বিস্তৃত কনফিগারেশনে উপলব্ধ।
ফ্ল্যাটপ্যাকের আবেদন
ফ্ল্যাটপ্যাকগুলি সাধারণত ব্যবহৃত হয় যখন কূপের প্রায় একই গভীরতায় বেশ কয়েকটি ভিন্ন লাইন সমাপ্ত হয়।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বুদ্ধিমান ওয়েল সিস্টেম, ডাউনহোল গেজ তারের সাথে গভীর-সেট রাসায়নিক ইনজেকশন লাইন এবং অগভীর সেট রাসায়নিক ইনজেকশন লাইন সহ সুরক্ষা ভালভ লাইন।কিছু অ্যাপ্লিকেশনের জন্য বাম্পার বারগুলিকে অতিরিক্ত ক্রাশ প্রতিরোধের জন্য ফ্ল্যাটপ্যাকের মধ্যে আবদ্ধ করা হয়।
স্ট্যান্ডার্ড এবং অনুমোদন
কন্ট্রোল লাইন প্রতিটি নির্দিষ্ট উপাদানের জন্য প্রযোজ্য ASTM মান অনুযায়ী তৈরি করা হয়।
টিউবগুলি ক্লায়েন্টের প্রয়োজনীয়তা অনুসারে এবং উপযুক্ত NAS/SAE মান অনুসারে ফ্লাশ, ভরা এবং ফিল্টার করা যেতে পারে।
গুণমান এবং পরীক্ষা
- স্ট্যান্ডার্ড পরিদর্শন এবং গুণমান পরিকল্পনা অনুযায়ী নির্মিত
নকশা ও নির্মাণ
- একক লাইনের জন্য এনক্যাপসুলেশন
- গ্রাহক অ্যাপ্লিকেশন অনুসারে এনক্যাপসুলেশন প্রোফাইল
- কাস্টম লাইন চিহ্নিতকরণ
- অ্যাপ্লিকেশন উপকরণ সম্পূর্ণ পরিসীমা
এনক্যাপসুলেশন উপকরণ
| পলিপ্রোপিলিন |
-25C থেকে 150C |
brines ভাল প্রতিরোধের |
| সান্টোপ্রিন |
-30C থেকে 150C |
brines ভাল প্রতিরোধের |
| নাইলন 11 |
-60C থেকে 135C |
হাইড্রোকার্বন ভাল প্রতিরোধের, ভাল ঘর্ষণ প্রতিরোধের |
| পিভিডিএফ |
-30C থেকে 150C |
brines এবং হাইড্রোকার্বন ভাল প্রতিরোধের, ভাল ঘর্ষণ প্রতিরোধের |
| FEP |
-110C থেকে 200C |
brines এবং হাইড্রোকার্বন ভাল প্রতিরোধের |
এনক্যাপসুলেটেড কন্ট্রোল লাইন ফ্ল্যাটপ্যাকের বৈশিষ্ট্য
ডাউনহোল লাইনের সর্বোচ্চ সুরক্ষা
ইনস্টলেশনের সময় ক্রাশ প্রতিরোধ ক্ষমতা বাড়ান
ঘর্ষণ এবং pinching বিরুদ্ধে নিয়ন্ত্রণ লাইন রক্ষা করুন
নিয়ন্ত্রণ লাইনের দীর্ঘমেয়াদী স্ট্রেস জারা ব্যর্থতা দূর করুন
ক্ল্যাম্পিং প্রোফাইল উন্নত করুন
চলমান এবং অতিরিক্ত সুরক্ষার জন্য একক বা একাধিক এনক্যাপসুলেশন
এনক্যাপসুলেশনের ভিতরে কন্ট্রোল লাইন টিউবিংয়ের জন্য উপলব্ধ অ্যালয় গ্রেড
| খাদ টিউবিং |
হাইড্রোলিক
নিয়ন্ত্রণ
|
রাসায়নিক
ইনজেকশন
|
ক্লোরাইড পিটিং /
ফাটল জারা প্রতিরোধের
|
H2S/CO2
প্রতিরোধ
|
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ |
UNS/ASTM স্পেসিফিকেশন |
|
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
|
|
|
S31603/A269 |
|
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32205/A789 |
|
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N06625 / B704 |
TP316L এর রাসায়নিক গঠন
| কার্বন |
ম্যাঙ্গানিজ |
ফসফরাস |
সালফার |
সিলিকন |
নিকেল করা |
ক্রোমিয়াম |
মলিবডেনাম |
| % |
% |
% |
% |
% |
% |
% |
% |
| সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
|
|
|
| 0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
আদর্শ সমতা
| শ্রেণী |
ইউএনএস নং |
ইউরো আদর্শ |
জাপানিজ |
| না |
নাম |
JIS |
| খাদ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 316L |
S31603 |
1.4404, 1.4435 |
X2CrNiMo17-12-2 |
SUS316LTB |
TP316L হল একটি অস্টেনিটিক ক্রোমিয়াম-নিকেল স্টেইনলেস স্টীল যার মধ্যে মলিবডেনাম এবং কম কার্বন সামগ্রী রয়েছে।
জারা প্রতিরোধের
উচ্চ ঘনত্ব এবং মাঝারি তাপমাত্রায় জৈব অ্যাসিড
অজৈব অ্যাসিড, যেমন ফসফরিক এবং সালফিউরিক অ্যাসিড, মাঝারি ঘনত্ব এবং তাপমাত্রায়।কম তাপমাত্রায় 90% এর বেশি ঘনত্বের সালফিউরিক অ্যাসিডেও ইস্পাত ব্যবহার করা যেতে পারে।
লবণের দ্রবণ, যেমন সালফেট, সালফাইড এবং সালফাইট
কস্টিক পরিবেশ
অস্টেনিটিক স্টিলস স্ট্রেস জারা ক্র্যাকিংয়ের জন্য সংবেদনশীল।এটি প্রায় 60°C (140°F) এর উপরে তাপমাত্রায় ঘটতে পারে যদি ইস্পাত প্রসারিত চাপের শিকার হয় এবং একই সময়ে নির্দিষ্ট সমাধানগুলির সংস্পর্শে আসে, বিশেষ করে যেগুলি ক্লোরাইডযুক্ত।এই ধরনের পরিষেবা শর্ত তাই এড়ানো উচিত.গাছপালা বন্ধ করার শর্তগুলিও বিবেচনা করা উচিত, কারণ কনডেনসেটগুলি যেগুলি তখন গঠিত হয় সেগুলি এমন পরিস্থিতি তৈরি করতে পারে যা স্ট্রেস জারা ক্র্যাকিং এবং পিটিং উভয়ের দিকে নিয়ে যায়।
TP316L-এ কম কার্বন উপাদান রয়েছে এবং তাই TP316 টাইপের স্টিলের তুলনায় আন্তঃগ্রানুলার ক্ষয় প্রতিরোধ ক্ষমতা বেশি।
স্ট্যান্ডার্ড ফ্ল্যাটপ্যাক এনক্যাপসুলেশন প্রোফাইল
| গোলাকার, একক লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
 |
1/8'' OD লাইন |
0.250'' (6.35 মিমি) ডায়া। |
| 1/4'' OD লাইন |
0.433'' (11.0 মিমি) ডায়া। |
| 3/8'' OD লাইন |
0.535'' (13.6 মিমি) ডায়া। |
| 1/2'' OD লাইন |
0.660'' (16.8 মিমি) ডায়া। |
| বর্গাকার, একক লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/8'' OD লাইন |
0.250'' x 0.250'' (6.35 মিমি x 6.35 মিমি) |
| 1/4'' OD লাইন |
0.433'' x 0.433'' (11.0 মিমি x 11.0 মিমি) |
| 3/8'' OD লাইন |
0.535'' x 0.535'' (13.6 মিমি x 13.6 মিমি) |
| 1/2'' OD লাইন |
0.660'' x 0.660'' (16.8 মিমি x 16.8 মিমি) |
| আয়তক্ষেত্রাকার, 2 লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/4'' OD লাইন |
প্রস্থ: 0.710'' (18.0 মিমি)
উচ্চতা: 0.410'' (10.4 মিমি)
|
| আয়তক্ষেত্রাকার, 3 লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/4'' OD লাইন |
প্রস্থ: 0.990'' (25.1 মিমি)
উচ্চতা: 0.410'' (10.4 মিমি)
|
ফ্ল্যাটপ্যাকে হাইড্রোলিক কন্ট্রোল লাইন টিউবিংয়ের বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| স্টেইনলেস 316L |
S31603 |
1/8 |
0.125 |
0.028 |
9,931 |
40,922 |
9,525 |
11,600 |
| স্টেইনলেস 316L |
S31603 |
1/8 |
0.125 |
0.035 |
12,640 |
৫২,০৪২ |
11,056 |
15,225 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.035 |
৫,৯৩৯ |
24,474 |
৬,৬২১ |
7,250 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.049 |
৮,৫৭২ |
35,322 |
৮,৬৩২ |
10,150 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.065 |
11,694 |
48,166 |
10,562 |
13,775 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.035 |
৩,৮১৮ |
15,731 |
4,659 |
4,350 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.049 |
৫,৪৮৩ |
22,575 |
6,222 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.065 |
7,517 |
30,951 |
7,865 |
৮,৭০০ |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.083 |
9,808 |
40,372 |
9,551 |
11,600 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.049 |
4,003 |
16,480 |
4,835 |
5,075 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.065 |
5,461 |
22,512 |
6,206 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.083 |
7,133 |
২৯,৩৬৪ |
7,648 |
৮,৭০০ |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.049 |
3,144 |
12,955 |
3,957 |
3,625 |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.065 |
4,285 |
17,630 |
5,105 |
5,075 |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.083 |
৫,৪৭২ |
22,513 |
6,519 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.049 |
2,619 |
10,791 |
3,296 |
2,900 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.065 |
3,570 |
14,686 |
4,283 |
4,350 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.083 |
4,558 |
18,753 |
5,431 |
৫,৮০০ |
ন্যূনতম প্রাচীর বেধ এবং ন্যূনতম প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
