ক্রমাগত দৈর্ঘ্য রাসায়নিক ইনজেকশন লাইন সাইজ 3 / 8 '' OD x 0.065 '' WT সহ কয়েলড টিউবিং
তেল ও গ্যাস শিল্পের আপস্ট্রিম প্রক্রিয়ার প্রধান চ্যালেঞ্জগুলির মধ্যে একটি হল মোম, স্কেলিং এবং অ্যাসফালথেন আমানতের বিরুদ্ধে পাইপলাইন এবং প্রক্রিয়াকরণ সরঞ্জামগুলিকে রক্ষা করা।প্রবাহের নিশ্চয়তার সাথে জড়িত ইঞ্জিনিয়ারিং শৃঙ্খলাগুলি প্রয়োজনীয়তার ম্যাপিংয়ে একটি অপরিহার্য ভূমিকা পালন করে যা পাইপলাইন বা প্রক্রিয়া সরঞ্জামের বাধার কারণে উত্পাদনের ক্ষতি হ্রাস বা প্রতিরোধ করে।মেইলং টিউব থেকে কয়েলড টিউবিং নাভিতে প্রয়োগ করা হয় এবং রাসায়নিক ইনজেকশন সিস্টেমগুলি একটি অপ্টিমাইজিং প্রবাহ নিশ্চিতকরণে রাসায়নিক স্টোরেজ এবং বিতরণে কার্যকর ভূমিকা পালন করে।
আমাদের টিউবিং অখণ্ডতা এবং গুণমান দ্বারা চিহ্নিত করা হয় বিশেষভাবে তেল এবং গ্যাস নিষ্কাশন শিল্পে subsea অবস্থার ব্যবহার করা.
মেইলং টিউব বিভিন্ন আপস্ট্রিম তেল এবং গ্যাস এবং জিওথার্মাল অ্যাপ্লিকেশনের জন্য জারা প্রতিরোধী খাদ হাইড্রোলিক কন্ট্রোল লাইন টিউবিং পণ্য তৈরি করে।মেইলং টিউবের ডুপ্লেক্স, নিকেল অ্যালয় এবং স্টেইনলেস স্টীল গ্রেড থেকে শিল্প এবং গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তার জন্য কয়েলড টিউবিং উত্পাদন করার ব্যাপক অভিজ্ঞতা রয়েছে।
আবেদন
উত্পাদিত তরল প্রবাহ নিশ্চিত করতে এবং প্লাগিং এবং ক্ষয় থেকে আপনার উত্পাদন পরিকাঠামো রক্ষা করতে, আপনার উত্পাদন রাসায়নিক চিকিত্সার জন্য আপনার নির্ভরযোগ্য ইনজেকশন লাইন প্রয়োজন।মেইলং টিউব থেকে রাসায়নিক ইনজেকশন লাইনগুলি ডাউনহোল এবং পৃষ্ঠ উভয় ক্ষেত্রেই আপনার উত্পাদন সরঞ্জাম এবং লাইনগুলির দক্ষতা বাড়াতে সহায়তা করে।
কয়েলড টিউবিংয়ের গুরুত্ব
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
প্রতিটি একটি টিউবিং কয়েল সর্বনিম্ন 11,600 psi এ হাইড্রোস্ট্যাটিক পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
ইনজেকশন লাইনের জন্য ভ্যাকুয়াম অ্যানিলিং
মেইলং টিউব কন্ট্রোল লাইন এবং রাসায়নিক ইনজেকশন লাইনের ভিতরের পৃষ্ঠ এবং বাইরের পৃষ্ঠের পরিচ্ছন্নতা নিশ্চিত করার জন্য উত্পাদনের সময় বিশেষ যত্ন নেয়।ভ্যাকুয়াম অ্যানিলিং ধাতব অক্সাইডের অস্থিরতা এবং কোন অবশিষ্টাংশ ডিগ্রীজিং দ্রাবক বা ড্রয়িং লুব্রিকেন্ট অপসারণ নিশ্চিত করে।ভ্যাকুয়াম অ্যানিলিং আমাদের অ্যালয় টিউবিং একটি উজ্জ্বল, কসমেটিকভাবে আকর্ষণীয় পৃষ্ঠের পাশাপাশি চমৎকার যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করে।
রাসায়নিক ইনজেকশন লাইন কুণ্ডলীকৃত টিউবিং জন্য Alloys
| অস্টেনিটিক: |
316L |
ASTM A-269 |
| ডুপ্লেক্স: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| নিকেল খাদ: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
কুণ্ডলিত টিউব বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
গুণমানের নিশ্চয়তার জন্য পরীক্ষা
|
এডি কারেন্ট
পৃষ্ঠের রুক্ষতা
হাইড্রোস্ট্যাটিক
মাত্রা বিশ্লেষণ
দ্রব্যের আকার
রকওয়েল কঠোরতা
|
উত্পাদন শক্তি
প্রসার্য শক্তি
প্রসারণ
কঠোরতা
ইতিবাচক উপাদান সনাক্তকরণ (PMI)
জারা প্রতিরোধের পরীক্ষা
|
রাসায়নিক ইনজেকশন লাইন কয়েলড টিউবিংয়ের জন্য TP316L
| কার্বন |
ম্যাঙ্গানিজ |
ফসফরাস |
সালফার |
সিলিকন |
নিকেল করা |
ক্রোমিয়াম |
মলিবডেনাম |
| % |
% |
% |
% |
% |
% |
% |
% |
| সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
|
|
|
| 0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
TP316L হল একটি অস্টেনিটিক ক্রোমিয়াম-নিকেল স্টেইনলেস স্টীল যার মধ্যে মলিবডেনাম এবং কম কার্বন সামগ্রী রয়েছে।
ডাউন হোল অ্যাপ্লিকেশনের জন্য জারা প্রতিরোধের উপযুক্ত
উচ্চ ঘনত্ব এবং মাঝারি তাপমাত্রায় জৈব অ্যাসিড
অজৈব অ্যাসিড, যেমন ফসফরিক এবং সালফিউরিক অ্যাসিড, মাঝারি ঘনত্ব এবং তাপমাত্রায়।কম তাপমাত্রায় 90% এর বেশি ঘনত্বের সালফিউরিক অ্যাসিডেও ইস্পাত ব্যবহার করা যেতে পারে।
লবণের দ্রবণ, যেমন সালফেট, সালফাইড এবং সালফাইট
অস্টেনিটিক স্টিলস স্ট্রেস জারা ক্র্যাকিংয়ের জন্য সংবেদনশীল।এটি প্রায় 60°C (140°F) এর উপরে তাপমাত্রায় ঘটতে পারে যদি ইস্পাত প্রসারিত চাপের শিকার হয় এবং একই সময়ে নির্দিষ্ট সমাধানগুলির সংস্পর্শে আসে, বিশেষ করে যেগুলি ক্লোরাইডযুক্ত।এই ধরনের পরিষেবা শর্ত তাই এড়ানো উচিত.গাছপালা বন্ধ করার শর্তগুলিও বিবেচনা করা উচিত, কারণ কনডেনসেটগুলি যেগুলি তখন গঠিত হয় সেগুলি এমন পরিস্থিতি তৈরি করতে পারে যা স্ট্রেস জারা ক্র্যাকিং এবং পিটিং উভয়ের দিকে নিয়ে যায়।
TP316L-এ কম কার্বন উপাদান রয়েছে এবং তাই TP316 টাইপের স্টিলের তুলনায় আন্তঃগ্রানুলার ক্ষয় প্রতিরোধ ক্ষমতা বেশি।
প্রতি মিটারে অ্যালয় টিউবিংয়ের ওজন (কেজি)
ASTM TP316L (UNS S31603)
| OD |
WT |
| ভগ্নাংশ |
দশমিক |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
০.০৪৪২ |
0.0512 |
- |
- |
- |
| 1/4 |
0.250 |
0.1012 |
0.1225 |
0.1603 |
0.1957 |
0.2255 |
| 3/8 |
0.375 |
0.1580 |
0.1936 |
0.2598 |
0.3278 |
0.3944 |
| 1/2 |
0.500 |
0.2150 |
0.2647 |
0.3595 |
0.4600 |
0.5631 |
| ৫/৮ |
0.625 |
0.2720 |
0.3360 |
0.4592 |
0.5923 |
0.7319 |
| 3/4 |
0.750 |
0.3289 |
0.4072 |
0.5588 |
0.7244 |
0.9006 |
খাদ কুণ্ডলীকৃত টিউব বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| স্টেইনলেস 316L |
S31603 |
1/8 |
0.125 |
0.028 |
9,931 |
40,922 |
9,525 |
11,600 |
| স্টেইনলেস 316L |
S31603 |
1/8 |
0.125 |
0.035 |
12,640 |
৫২,০৪২ |
11,056 |
15,225 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.035 |
৫,৯৩৯ |
24,474 |
৬,৬২১ |
7,250 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.049 |
৮,৫৭২ |
35,322 |
৮,৬৩২ |
10,150 |
| স্টেইনলেস 316L |
S31603 |
1/4 |
0.250 |
0.065 |
11,694 |
48,166 |
10,562 |
13,775 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.035 |
৩,৮১৮ |
15,731 |
4,659 |
4,350 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.049 |
৫,৪৮৩ |
22,575 |
6,222 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.065 |
7,517 |
30,951 |
7,865 |
৮,৭০০ |
| স্টেইনলেস 316L |
S31603 |
3/8 |
0.375 |
0.083 |
9,808 |
40,372 |
9,551 |
11,600 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.049 |
4,003 |
16,480 |
4,835 |
5,075 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.065 |
5,461 |
22,512 |
6,206 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
1/2 |
0.500 |
0.083 |
7,133 |
২৯,৩৬৪ |
7,648 |
৮,৭০০ |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.049 |
3,144 |
12,955 |
3,957 |
3,625 |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.065 |
4,285 |
17,630 |
5,105 |
5,075 |
| স্টেইনলেস 316L |
S31603 |
৫/৮ |
0.625 |
0.083 |
৫,৪৭২ |
22,513 |
6,519 |
6,525 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.049 |
2,619 |
10,791 |
3,296 |
2,900 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.065 |
3,570 |
14,686 |
4,283 |
4,350 |
| স্টেইনলেস 316L |
S31603 |
3/4 |
0.750 |
0.083 |
4,558 |
18,753 |
5,431 |
৫,৮০০ |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

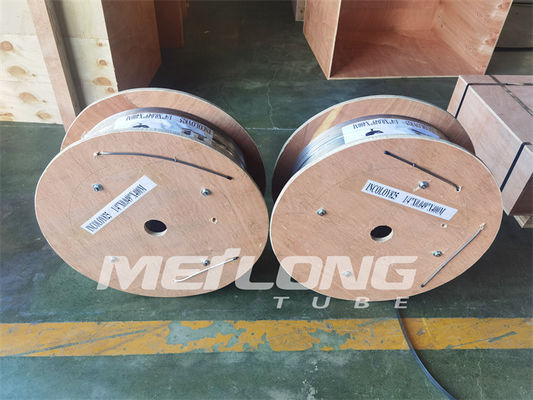

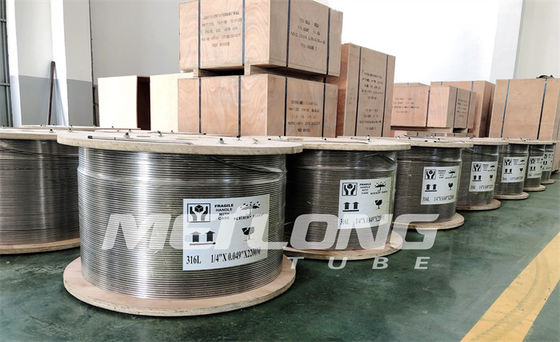

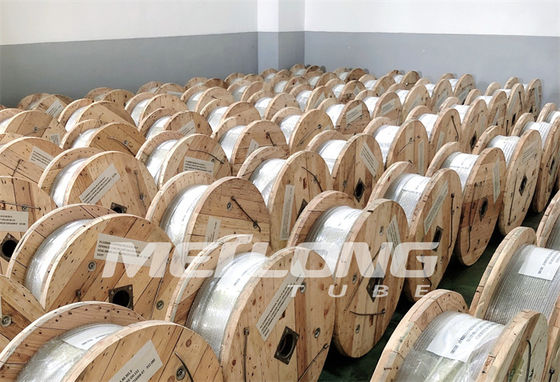

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
