বর্ধিত প্রসার্য শক্তি কয়েলড টিউবিং হাইড্রোলিক কন্ট্রোল লাইন ক্যাপিলারি টিউবিং
মেইলং টিউব তেল এবং গ্যাস সেক্টরে পণ্যের একটি সম্পূর্ণ পরিসর সরবরাহ করে এবং এটি আমাদের সবচেয়ে গুরুত্বপূর্ণ বাজারগুলির মধ্যে একটি।তেল, গ্যাস এবং ভূ-তাপীয় শক্তি শিল্পের কঠোর মানের প্রয়োজনীয়তা পূরণে আমাদের প্রমাণিত ট্র্যাক রেকর্ডের জন্য আপনি সবচেয়ে আক্রমনাত্মক সাবসিয়া এবং ডাউনহোল পরিস্থিতিতে সফলভাবে ব্যবহার করা আমাদের উচ্চ কার্যক্ষমতার টিউবগুলি খুঁজে পাবেন।
প্রযুক্তির উন্নতির ফলে তেল এবং গ্যাস ক্ষেত্রগুলিকে কাজে লাগানো যেতে পারে এমন উপায়গুলির পরিধি প্রসারিত হয়েছে এবং ক্রমবর্ধমান প্রকল্পগুলির জন্য দীর্ঘ, অবিচ্ছিন্ন দৈর্ঘ্যের স্টেইনলেস স্টীল নিয়ন্ত্রণ লাইনের ব্যবহার প্রয়োজন।এগুলি হাইড্রোলিক কন্ট্রোল, ইন্সট্রুমেন্টেশন, রাসায়নিক ইনজেকশন, নাভি এবং ফ্লোলাইন নিয়ন্ত্রণ সহ বিভিন্ন অ্যাপ্লিকেশনগুলিতে নিযুক্ত করা হয়।মেইলং টিউব এই সমস্ত অ্যাপ্লিকেশনের জন্য পণ্য সরবরাহ করে, এবং আরও অনেক কিছু, অপারেটিং খরচ কমায় এবং আমাদের গ্রাহকদের জন্য উন্নত পুনরুদ্ধার পদ্ধতি।
টিউবুলার কন্ট্রোল লাইন প্রযুক্তির অগ্রগতির জন্য ধন্যবাদ, স্থির এবং ভাসমান উভয় কেন্দ্রীয় প্ল্যাটফর্মের জন্য, দূরবর্তী এবং স্যাটেলাইট কূপের সাথে ডাউনহোল ভালভ এবং রাসায়নিক ইনজেকশন সিস্টেমগুলিকে সংযুক্ত করা এখন সস্তা এবং সহজ।আমরা স্টেইনলেস স্টীল এবং নিকেল অ্যালোয় কন্ট্রোল লাইনের জন্য কয়েলড টিউবিং অফার করি।
কুণ্ডলীকৃত টিউবিংয়ের সাধারণ আকার
কয়েলড টিউবিং কন্ট্রোল লাইনের বাইরের ব্যাস প্রধানত 1/4'' (6.35 মিমি)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি)
কন্ট্রোল লাইন টিউবিং কক্ষপথে বাট ঝালাই ছাড়া একটানা দৈর্ঘ্যে পাওয়া যায়।
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
কয়েলড টিউবিংয়ের সুবিধা এবং উপকারিতা
- নির্ভরযোগ্যতা বাড়াতে নিয়ন্ত্রণ লাইনগুলি 40,000 ফুট (12,192 মিটার) পর্যন্ত অরবিটাল-ওয়েল্ড-মুক্ত দৈর্ঘ্যে সরবরাহ করা হয়।
- একক, দ্বৈত বা ট্রিপল ফ্ল্যাট-প্যাকের বিস্তৃত পরিসর উপলব্ধ।ফ্ল্যাট-প্যাকগুলিকে ডাউনহোল বৈদ্যুতিক তার এবং/অথবা বাম্পার তারের সাথে একত্রিত করা যেতে পারে যাতে স্থাপনের সময় সহজে অপারেশন এবং পরিচালনা করা যায়।
- ঢালাই-এবং-প্লাগ-আঁকা উৎপাদন পদ্ধতি একটি মসৃণ, বৃত্তাকার টিউব নিশ্চিত করে যাতে দীর্ঘমেয়াদী ধাতব সীলমোহর বন্ধ করা যায়।
- এনক্যাপসুলেশন উপকরণগুলি দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করে, ভাল অবস্থার জন্য নির্বাচন করা হয়।
কয়েলড টিউবিং কন্ট্রোল লাইনের জন্য আবেদন
ডাউন হোল টিউব
উপসাগরীয় নাভির
নির্মাণ প্রক্রিয়া
সাধারণ নিয়ন্ত্রণ ব্যবস্থা
বাষ্প সরবরাহ লাইন
গ্যাস পরিবহন লাইন
ইন্সট্রুমেন্টেশন
কুণ্ডলীকৃত টিউবিং কন্ট্রোল লাইনের জন্য খাদ
| খাদ টিউবিং |
হাইড্রোলিক
নিয়ন্ত্রণ
|
রাসায়নিক
ইনজেকশন
|
ক্লোরাইড পিটিং /
ফাটল জারা প্রতিরোধের
|
H2S/CO2
প্রতিরোধ
|
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ |
UNS/ASTM স্পেসিফিকেশন |
|
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
|
|
|
S31603/A269 |
|
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32205/A789 |
|
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N06625 / B704 |
কয়েলড টিউবিং কন্ট্রোল লাইন বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
মান নিয়ন্ত্রণ
|
• রাসায়নিক
• জারা
• মাত্রিক
• এডি-কারেন্ট
• হাইড্রোস্ট্যাটিক
|
• প্রসারণ
• কঠোরতা
• ফ্লেয়ার
• সমতল করা
• দ্রব্যের আকার
|
• ধাতুবিদ্যা
• ইতিবাচক উপাদান সনাক্তকরণ (PMI)
• পৃষ্ঠের রুক্ষতা
• প্রসার্য
• ফলন
|
কুণ্ডলীকৃত টিউবিং হাইড্রোলিক কন্ট্রোল লাইনের জন্য সুপার ডুপ্লেক্স 2507
| কার্বন |
ম্যাঙ্গানিজ |
ফসফরাস |
সালফার |
সিলিকন |
নিকেল করা |
ক্রোমিয়াম |
মলিবডেনাম |
নাইট্রোজেন |
তামা |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
|
|
|
|
সর্বোচ্চ |
| 0.03 |
1.20 |
0.035 |
0.020 |
0.80 |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
0.24-0.32 |
0.5 |
ডুপ্লেক্স 2507 হল একটি সুপার ডুপ্লেক্স স্টেইনলেস স্টিল যা এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা ব্যতিক্রমী শক্তি এবং জারা প্রতিরোধের দাবি করে।অ্যালয় 2507-এ 25% ক্রোমিয়াম, 4% মলিবডেনাম এবং 7% নিকেল রয়েছে।এই উচ্চ মলিবডেনাম, ক্রোমিয়াম এবং নাইট্রোজেন সামগ্রীর ফলে ক্লোরাইড পিটিং এবং ফাটল জারা আক্রমণের দুর্দান্ত প্রতিরোধের ফলে এবং ডুপ্লেক্স কাঠামো ক্লোরাইড স্ট্রেস জারা ক্র্যাকিংয়ের ব্যতিক্রমী প্রতিরোধের সাথে 2507 প্রদান করে।
ডুপ্লেক্স 2507-এর ব্যবহার 600° ফারেনহাইট (316° C) এর নিচের অ্যাপ্লিকেশানগুলিতে সীমাবদ্ধ হওয়া উচিত।বর্ধিত উচ্চ তাপমাত্রা এক্সপোজার খাদ 2507 এর কঠোরতা এবং জারা প্রতিরোধ ক্ষমতা উভয়ই কমাতে পারে।
ডুপ্লেক্স 2507 চমৎকার যান্ত্রিক বৈশিষ্ট্যের অধিকারী।প্রায়শই 2507 উপাদানের একটি হালকা গেজ একটি মোটা নিকেল খাদের একই নকশা শক্তি অর্জন করতে ব্যবহার করা যেতে পারে।ওজনের ফলে সঞ্চয় নাটকীয়ভাবে বানোয়াট সামগ্রিক খরচ কমাতে পারে।
জারা প্রতিরোধের
2507 ডুপ্লেক্স জৈব এসি সুপার ডুপ্লেক্স 2507 প্লেটেইড যেমন ফরমিক এবং অ্যাসিটিক অ্যাসিড দ্বারা অভিন্ন ক্ষয়ের জন্য অত্যন্ত প্রতিরোধী।এটি অজৈব অ্যাসিডের প্রতিও অত্যন্ত প্রতিরোধী, বিশেষ করে যদি এতে ক্লোরাইড থাকে।খাদ 2507 কার্বাইড-সম্পর্কিত আন্তঃগ্রানুলার ক্ষয়ের জন্য অত্যন্ত প্রতিরোধী।খাদটির ডুপ্লেক্স কাঠামোর ফেরিটিক অংশের কারণে এটি উষ্ণ ক্লোরাইডযুক্ত পরিবেশে স্ট্রেস জারা ক্র্যাকিংয়ের জন্য খুব প্রতিরোধী।ক্রোমিয়াম, মলিবডেনাম এবং নাইট্রোজেনের সংযোজনের মাধ্যমে স্থানীয় ক্ষয় যেমন পিটিং এবং ফাটল আক্রমণ উন্নত হয়।অ্যালয় 2507 এর চমৎকার স্থানীয় পিটিং প্রতিরোধ ক্ষমতা রয়েছে।
প্রতি মিটারে অ্যালয় টিউবিংয়ের ওজন (কেজি)
সুপার ডুপ্লেক্স 2507 (UNS S32750)
| OD |
WT |
| ভগ্নাংশ |
দশমিক |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0438 |
0.0507 |
- |
- |
- |
| 1/4 |
0.250 |
0.1002 |
0.1213 |
0.1587 |
0.197 |
0.2232 |
| 3/8 |
0.375 |
0.1565 |
0.1917 |
0.2572 |
0.3246 |
0.3904 |
| 1/2 |
0.500 |
0.2129 |
0.2621 |
0.3559 |
0.4554 |
0.5575 |
| ৫/৮ |
0.625 |
0.2693 |
0.3327 |
0.4547 |
0.5864 |
0.7246 |
| 3/4 |
0.750 |
0.3256 |
0.4031 |
0.5532 |
0.7172 |
0.8916 |
কন্ট্রোল লাইন কয়েলড টিউবিং বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/8 |
0.125 |
0.028 |
19,177 |
47,169 |
19,177 |
21,025 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/8 |
0.125 |
0.035 |
23,971 |
58,961 |
23,971 |
26,100 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/4 |
0.250 |
0.035 |
11,986 |
২৯,৪৮১ |
11,986 |
13,050 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/4 |
0.250 |
0.049 |
16,816 |
৩৫,৯৪৯ |
15,817 |
18,850 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/4 |
0.250 |
0.065 |
22,300 |
৪৫,৪৪৮ |
19,522 |
24,650 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/8 |
0.375 |
0.035 |
৮,০০৯ |
25,138 |
8,372 |
৮,৭০০ |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/8 |
0.375 |
0.049 |
11,205 |
28,536 |
11,296 |
12,325 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/8 |
0.375 |
0.065 |
14,873 |
33,141 |
14,346 |
16,675 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/8 |
0.375 |
0.083 |
18,977 |
39,426 |
17,379 |
21,025 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/2 |
0.500 |
0.049 |
৮,৪০৮ |
25,532 |
8,753 |
৯,৪২৫ |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/2 |
0.500 |
0.065 |
11,150 |
28,470 |
11,259 |
12,325 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
1/2 |
0.500 |
0.083 |
14,237 |
32,275 |
13,838 |
15,950 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
৫/৮ |
0.625 |
0.049 |
6,719 |
23,918 |
7,137 |
7,250 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
৫/৮ |
0.625 |
0.065 |
৮,৮৯৮ |
26,056 |
9,243 |
10,150 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
৫/৮ |
0.625 |
0.083 |
11,386 |
35,306 |
11,459 |
12,325 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/4 |
0.750 |
0.049 |
৫,৫৯৩ |
22,921 |
6,029 |
৫,৮০০ |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/4 |
0.750 |
0.065 |
7,427 |
24,587 |
7,827 |
7,975 |
| সুপার ডুপ্লেক্স 2507 |
S32750 |
3/4 |
0.750 |
0.083 |
9,480 |
26,647 |
৯,৭৭০ |
10,150 |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

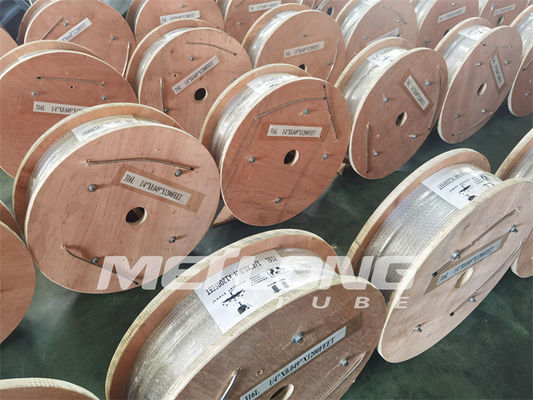

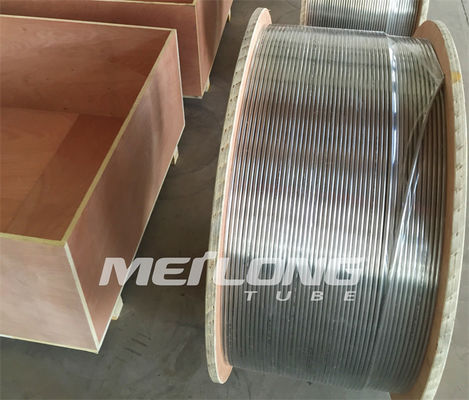

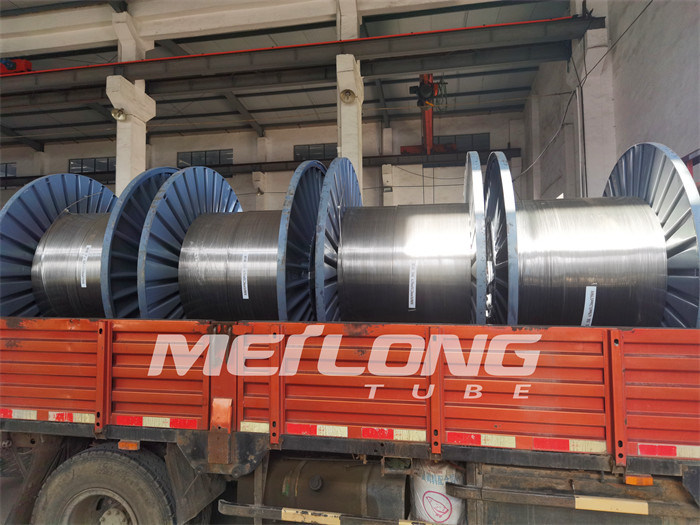

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
