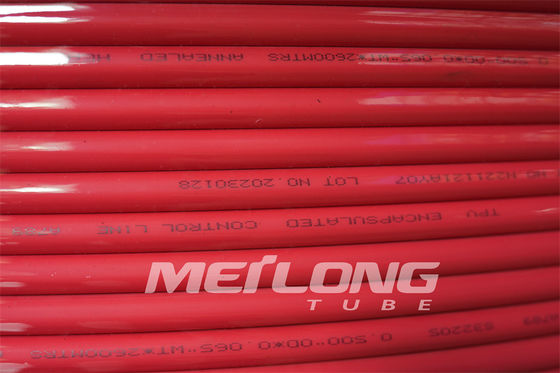

UNS S32205 ডুপ্লেক্স 2205 TPV এনক্যাপসুলেটেড কন্ট্রোল লাইন ক্যাপিলারি টিউবিং 1 / 2 '' OD x 0.065 '' WT

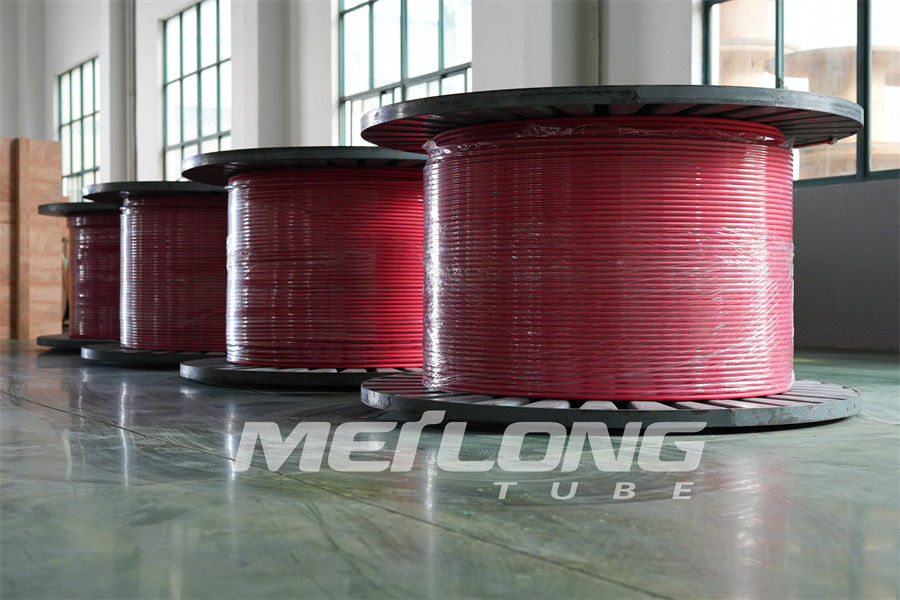

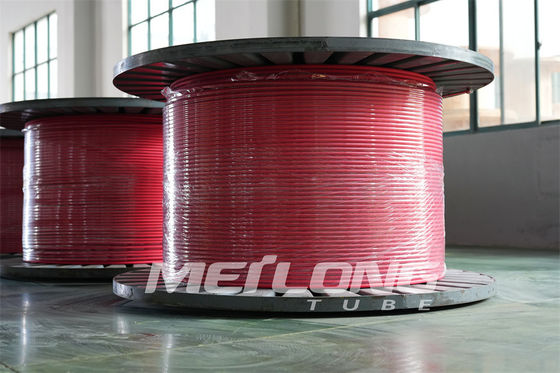

মেইলং টিউব সাবসারফেস অ্যাপ্লিকেশনের জন্য হয় ঢালাই বা বিজোড় জলবাহী নিয়ন্ত্রণ লাইন তৈরি করে।হাইড্রোলিক কন্ট্রোল লাইন প্রধানত পাঁচটি উপকরণে পাওয়া যায়, বিভিন্ন প্রাচীরের বেধ এবং কাজের চাপ রেটিংগুলির বিস্তৃত পরিসরে।লাইনটি স্পুলগুলিতে সঠিক দৈর্ঘ্যের প্রয়োজনীয়তা অনুসারে সরবরাহ করা হয়।অনুরোধের ভিত্তিতে, এটি হাইড্রোলিকভাবে চাপ পরীক্ষা করা হয়, নাইট্রোজেন গ্যাস বা পরিষ্কার তেল তরল দিয়ে পরিষ্কার করা হয় এবং শিপিংয়ের আগে উভয় প্রান্তে সিল করা হয়।
ওয়েল্ডেড হাইড্রোলিক কন্ট্রোল লাইন ASTM স্পেসিফিকেশনে টানা ফ্লোটিং প্লাগ এবং যেকোনো দৈর্ঘ্যে পাওয়া যায়।হাইড্রোলিক কন্ট্রোল লাইনের জন্য উপাদানের ধরনগুলির মধ্যে রয়েছে স্টেইনলেস স্টিল TP316L যা মিষ্টি থেকে মাঝারি ক্ষয়কারী পরিবেশের জন্য উপযুক্ত, ডুপ্লেক্স স্টেইনলেস স্টিল 2205, সুপার ডুপ্লেক্স স্টেইনলেস স্টীল 2507, নিকেল অ্যালয় ইনকোলয় 825 এবং ইনকোনেল 625 মারাত্মকভাবে কাজ করার তাপমাত্রা এবং উচ্চ চাপের পরিবেশের জন্য উপযুক্ত। .কন্ট্রোল সিস্টেমের তরল অবশ্যই কন্ট্রোল লাইনের পরিবেশ এবং অপারেটিং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
কন্ট্রোল লাইন এনক্যাপসুলেশনও উপলব্ধ, যেখানে অনুরোধ করা হয়, ইনস্টলেশনের সময় অতিরিক্ত ক্রাশ এবং ঘর্ষণ প্রতিরোধের জন্য।ভাল তরল এবং তাপমাত্রার প্রয়োজনীয়তার সাথে সামঞ্জস্যের জন্য এনক্যাপসুলেশন উপাদানটি মিলে যাওয়া উচিত।
ডাউনহোল উপাদানগুলির এনক্যাপসুলেশন যেমন হাইড্রোলিক কন্ট্রোল লাইন, একক লাইন এনক্যাপসুলেশন, ডুয়াল-লাইন এনক্যাপসুলেশন (ফ্ল্যাটপ্যাক), ট্রিপল-লাইন এনক্যাপসুলেশন (ফ্ল্যাটপ্যাক) ডাউনহোল অ্যাপ্লিকেশনগুলিতে প্রচলিত হয়ে উঠেছে।প্লাস্টিকের ওভারলেইং বেশ কয়েকটি সুবিধা প্রদান করে যা একটি সফল সমাপ্তি নিশ্চিত করতে সহায়তা করে।
এনক্যাপসুলেশন একটি প্রতিরক্ষামূলক স্তর সরবরাহ করে যাতে লাইনগুলিকে স্ক্র্যাচ করা, ডেন্টেড হওয়া এবং গর্তে চলার সময় সম্ভবত পিষ্ট হওয়া থেকে রক্ষা করা যায়।
বেশ কয়েকটি উপাদানের এনক্যাপসুলেশন (ফ্ল্যাট প্যাক) একটি একত্রীকরণ প্রদান করে যা একাধিক একক উপাদান স্থাপনের জন্য প্রয়োজনীয় সরঞ্জাম এবং কর্মীদের কমাতে সাহায্য করবে।অনেক ক্ষেত্রে, একটি ফ্ল্যাট প্যাক বাধ্যতামূলক কারণ রিগ স্পেস সীমিত হতে পারে।
এনক্যাপসুলেশন ধাতু থেকে ধাতব যোগাযোগ রাখে।
এনক্যাপসুলেশন গর্তে থাকাকালীন অন্তর্নিহিত উপাদানগুলির সুরক্ষা প্রদান করতে পারে যেমন একটি লাইন যা একটি বালির মুখ জুড়ে থাকতে পারে বা সম্ভবত উচ্চ হারে গ্যাসের সংস্পর্শে থাকতে পারে।
TPV এনক্যাপসুলেটেড কন্ট্রোল লাইনের জন্য অরবিটাল ওয়েল্ড বিনামূল্যে
আবেদনের দৈর্ঘ্যের উপর নির্ভর করে হাইড্রোলিক কন্ট্রোল লাইনগুলি কাঁচামালের অধীন।অরবিটাল ওয়েল্ডগুলি আমাদের শিল্পে অপ্রয়োজনীয় হয়ে উঠেছে এবং একই সাথে সমাপ্তিগুলি প্রায়শই একটি মিলের উত্পাদিত কয়েলের আদর্শ ফলনের চেয়ে বেশি হয়।আমাদের সীম-ওয়েল্ডেড টিউবিং উৎপাদনে টংস্টেন ইনার্ট গ্যাস (টিআইজি) ওয়েল্ডিং মেশিন এবং লেজার ওয়েল্ডিং মেশিন ব্যবহার করা হয়।এই প্রক্রিয়াটি অপারেটরকে একটি পুনরাবৃত্তিযোগ্য, উচ্চ-মানের ঢালাই সঞ্চালনের জন্য সরঞ্জাম দেয়।আমাদের বর্তমান সরঞ্জাম, কোল্ড-ড্রয়িং মেশিনের সাথে আমাদের 1/8" - 1" এবং 0.028" -0.095" এর ওয়াল বেধের OD আকারের রেঞ্জ তৈরি করতে দেয়।টিউবিং পণ্যগুলির জন্য সাধারণ অ্যালয়গুলি হল 316L, 2205, 2507, 825, 625 এবং Monel 400।
এনডিটি
আমরা আমাদের পণ্যের অখণ্ডতা যাচাই করার জন্য বিভিন্ন ধরনের পরীক্ষা করি।
এডি বর্তমান পরীক্ষা
চাপ পরীক্ষা
তরল - বিভিন্ন স্পেসিফিকেশন টিউবিংয়ের জন্য বিভিন্ন ধরণের ক্ষমতা।
স্ট্যান্ডার্ড এবং অনুমোদন
কন্ট্রোল লাইন প্রতিটি নির্দিষ্ট উপাদানের জন্য প্রযোজ্য ASTM মান অনুযায়ী তৈরি করা হয়।
টিউবগুলি ক্লায়েন্টের প্রয়োজনীয়তা অনুসারে এবং উপযুক্ত NAS/SAE মান অনুসারে ফ্লাশ, ভরা এবং ফিল্টার করা যেতে পারে।
নকশা ও নির্মাণ
- একক লাইনের জন্য এনক্যাপসুলেশন
- গ্রাহক অ্যাপ্লিকেশন অনুসারে এনক্যাপসুলেশন প্রোফাইল
- কাস্টম লাইন চিহ্নিতকরণ
- অ্যাপ্লিকেশন উপকরণ সম্পূর্ণ পরিসীমা
ডুপ্লেক্স স্টেইনলেস স্টীল কন্ট্রোল লাইনের জন্য এনক্যাপসুলেশন উপকরণ
| MSCL নাম |
শিল্পের নাম |
তাপমাত্রা সীমা |
ঘর্ষণ প্রতিরোধ ক্ষমতা |
Brines প্রতিরোধ |
হাইড্রোকার্বন প্রতিরোধ |
| নাইলন 11 |
রিলসান 11, নাইলন 11, পলিমাইড |
-60ºС থেকে 135ºС |
5 |
3 |
5 |
| পলিপ্রোপিলিন |
পলিওলেফিন |
-25ºС থেকে 150ºС |
3 |
5 |
3 |
| টিপিই, টিপিআর, টিপিভি |
সান্টোপ্রিন |
-30ºС থেকে 135ºС |
3 |
5 |
3 |
| পিভিডিএফ |
সোলেফ, কিনার |
-30ºС থেকে 150ºС |
4 |
4 |
5 |
| ECTFE |
হালার |
-75ºС থেকে 150ºС |
5 |
5 |
5 |
| ETFE |
টেফজেল |
-100ºС থেকে 150ºС |
5 |
5 |
5 |
| FEP |
টেফলন |
-110ºС থেকে 150ºС |
3 |
5 |
5 |
| MFA/PFA |
টেফলন |
-110ºС থেকে 250ºС |
3 |
5 |
5 |
5 = চমৎকার 1 = দরিদ্র
এনক্যাপসুলেটেড কন্ট্রোল লাইনের বৈশিষ্ট্য
ডাউনহোল লাইনের সর্বোচ্চ সুরক্ষা
ইনস্টলেশনের সময় ক্রাশ প্রতিরোধ ক্ষমতা বাড়ান
ঘর্ষণ এবং pinching বিরুদ্ধে নিয়ন্ত্রণ লাইন রক্ষা করুন
নিয়ন্ত্রণ লাইনের দীর্ঘমেয়াদী স্ট্রেস জারা ব্যর্থতা দূর করুন
ক্ল্যাম্পিং প্রোফাইল উন্নত করুন
চলমান এবং অতিরিক্ত সুরক্ষার জন্য একক বা একাধিক এনক্যাপসুলেশন
এনক্যাপসুলেশনের ভিতরে কন্ট্রোল লাইন টিউবিংয়ের জন্য উপলব্ধ অ্যালয় গ্রেড
| অস্টেনিটিক: |
316L |
| ডুপ্লেক্স: |
S31803/S32205
S32750
|
| নিকেল খাদ: |
N08825
N06625
|
স্ট্যান্ডার্ড এনক্যাপসুলেশন প্রোফাইল
| গোলাকার, একক লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
 |
1/8'' OD লাইন |
0.250'' (6.35 মিমি) ডায়া। |
| 1/4'' OD লাইন |
0.433'' (11.0 মিমি) ডায়া। |
| 3/8'' OD লাইন |
0.535'' (13.6 মিমি) ডায়া। |
| 1/2'' OD লাইন |
0.660'' (16.8 মিমি) ডায়া। |
| বর্গাকার, একক লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/8'' OD লাইন |
0.250'' x 0.250'' (6.35 মিমি x 6.35 মিমি) |
| 1/4'' OD লাইন |
0.433'' x 0.433'' (11.0 মিমি x 11.0 মিমি) |
| 3/8'' OD লাইন |
0.535'' x 0.535'' (13.6 মিমি x 13.6 মিমি) |
| 1/2'' OD লাইন |
0.660'' x 0.660'' (16.8 মিমি x 16.8 মিমি) |
| আয়তক্ষেত্রাকার, 2 লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/4'' OD লাইন |
প্রস্থ: 0.710'' (18.0 মিমি)
উচ্চতা: 0.410'' (10.4 মিমি)
|
| আয়তক্ষেত্রাকার, 3 লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/4'' OD লাইন |
প্রস্থ: 0.990'' (25.1 মিমি)
উচ্চতা: 0.410'' (10.4 মিমি)
|
