ASTM B704 Incoloy 825 হাই টেনসিল কেমিক্যাল ইনজেকশন লাইন নিকেল অ্যালয় টিউবিং
ডাউনহোল তেল এবং গ্যাস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত ইনজেকশন লাইনগুলির জন্য ঢালাই এবং পুনরায় আঁকা ইনজেকশন লাইনগুলি পছন্দের নির্মাণ।আমাদের ঢালাই নিয়ন্ত্রণ লাইন SCSSV, রাসায়নিক ইনজেকশন, উন্নত ভাল সমাপ্তি, এবং গেজ অ্যাপ্লিকেশন ব্যবহার করা হয়.আমরা বিভিন্ন নিয়ন্ত্রণ লাইন অফার.(টিআইজি ওয়েল্ডেড বা লেজার ওয়েল্ডেড, এবং ফ্লোটিং প্লাগ টানা, এবং বর্ধিতকরণ সহ লাইন) বিভিন্ন প্রক্রিয়া আমাদের আপনার ভালভাবে সম্পন্ন করার জন্য একটি সমাধান কাস্টমাইজ করার ক্ষমতা প্রদান করে।
ইনজেকশন লাইনের সাধারণ আকার
নিয়ন্ত্রণ লাইনের বাইরের ব্যাস প্রধানত 3/8'' (9.53 মিমি)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
যথার্থ উত্পাদন
মেইলং টিউব মোট 20,000 বর্গ মিটার ভবনের একটি কমপ্লেক্স থেকে কাজ করে।
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
প্রতিটি একটি টিউব কয়েল একটি লক্ষ্যযুক্ত চাপ দিয়ে হাইড্রোস্ট্যাটিক পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
মান নিয়ন্ত্রণ ক্ষমতা
|
রাসায়নিক
জারা
মাত্রিক
এডি কারেন্ট
প্রসারণ
|
ফ্লেয়ার
চ্যাপ্টা
দ্রব্যের আকার
কঠোরতা
হাইড্রোস্ট্যাটিক
|
ধাতুবিদ্যা
ইতিবাচক উপাদান সনাক্তকরণ (PMI)
পৃষ্ঠের রুক্ষতা
প্রসার্য
ফলন
|
টিউব বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
মাত্রিক সহনশীলতা
|
ASTM B704 / ASME SB704, Incoloy 825, UNS N08825
ASTM B751 / ASME SB751
|
| আকার OD |
সহনশীলতা OD |
সহনশীলতা WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 মিমি)
5/8≤OD≤1'' (15.88≤OD≤25.4 মিমি)
|
±0.004'' (±0.10 মিমি)
±0.0075'' (±0.19 মিমি)
|
±12.5%
±12.5%
|
মেইলং স্ট্যান্ডার্ড
| আকার OD |
সহনশীলতা OD |
সহনশীলতা WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 মিমি)
5/8≤OD≤1'' (15.88≤OD≤25.4 মিমি)
|
±0.004'' (±0.10 মিমি)
±0.004'' (±0.10 মিমি)
|
±10%
±8%
|
তাপ চিকিত্সা
একটি হ্রাসকারী বায়ুমণ্ডল সহ একটি অফ-মিল চুল্লিতে নির্দিষ্ট যান্ত্রিক বৈশিষ্ট্য এবং ক্ষয় প্রতিরোধের জন্য টিউবিংটি তাপ-চিকিত্সা করা হয়।
SSSV-এর জন্য আবেদনের বিবরণ
একটি নিরাপত্তা ভালভ হল একটি ভালভ যা আপনার সরঞ্জামের রক্ষক হিসাবে কাজ করে।নিরাপত্তা ভালভ আপনার চাপ জাহাজের ক্ষতি প্রতিরোধ করতে পারে এবং এমনকি চাপের জাহাজে ইনস্টল করার সময় আপনার সুবিধার বিস্ফোরণ প্রতিরোধ করতে পারে।
একটি সুরক্ষা ভালভ হল এক ধরনের ভালভ যা স্বয়ংক্রিয়ভাবে সক্রিয় হয় যখন ভালভের ইনলেট সাইডের চাপ পূর্বনির্ধারিত চাপে বৃদ্ধি পায়, ভালভ ডিস্ক খুলতে এবং তরল নিষ্কাশন করতে।সুরক্ষা ভালভ সিস্টেমটি একটি ব্যর্থ-নিরাপদ হওয়ার জন্য ডিজাইন করা হয়েছে যাতে কোনও সিস্টেমের ব্যর্থতা বা পৃষ্ঠের উত্পাদন-নিয়ন্ত্রণ সুবিধাগুলির ক্ষতির ক্ষেত্রে একটি ওয়েলবোরকে আলাদা করা যায়।
বেশিরভাগ ক্ষেত্রে, ভূপৃষ্ঠে প্রাকৃতিক প্রবাহে সক্ষম সমস্ত কূপের জন্য বন্ধ করার উপায় থাকা বাধ্যতামূলক।একটি সাবসারফেস সেফটি ভালভ (SSSV) এর ইনস্টলেশন এই জরুরি বন্ধ করার ক্ষমতা প্রদান করবে।সুরক্ষা ব্যবস্থাগুলি পৃষ্ঠের উপর অবস্থিত একটি নিয়ন্ত্রণ প্যানেল থেকে ব্যর্থ-নিরাপদ নীতিতে পরিচালিত হতে পারে।
SCSSV একটি ¼” স্টেইনলেস স্টীল কন্ট্রোল লাইন দ্বারা নিয়ন্ত্রিত হয় যা ওয়েল টিউবিং স্ট্রিং এর বাইরের সাথে সংযুক্ত থাকে এবং প্রোডাকশন টিউবিং ইনস্টল করার সময় ইনস্টল করা হয়।ওয়েলহেডের চাপের উপর নির্ভর করে, ভালভ খোলা রাখার জন্য নিয়ন্ত্রণ লাইনে 10,000 psi-এর মতো রাখতে হবে।
অন্যান্য অ্যাপ্লিকেশন
রাসায়নিক ইনজেকশনের জন্য কৈশিক কয়েলযুক্ত খাদ টিউবিং
সাবসি সেফটি ভালভের জন্য বেয়ার এবং এনক্যাপসুলেটেড হাইড্রোলিক কন্ট্রোল লাইন কয়েলড অ্যালয় টিউবিং
বেগ স্ট্রিং, কাজের স্ট্রিং, এবং ইস্পাত টিউব নাভি
জিওথার্মাল কয়েলযুক্ত খাদ পাইপ
ইনজেকশন লাইন জন্য Alloys
| খাদ টিউবিং |
হাইড্রোলিক
নিয়ন্ত্রণ
|
রাসায়নিক
ইনজেকশন
|
ক্লোরাইড পিটিং /
ফাটল জারা প্রতিরোধের
|
H2S/CO2
প্রতিরোধ
|
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ |
UNS/ASTM স্পেসিফিকেশন |
|
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
|
|
|
S31603/A269 |
|
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32205/A789 |
|
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N06625 / B704 |
Incoloy 825 ইনজেকশন লাইন ক্যাপিলারি টিউবিংয়ের রাসায়নিক রচনা
| নিকেল করা |
ক্রোমিয়াম |
আয়রন |
মলিবডেনাম |
কার্বন |
ম্যাঙ্গানিজ |
সিলিকন |
সালফার |
অ্যালুমিনিয়াম |
টাইটানিয়াম |
তামা |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
মিনিট |
|
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0.05 |
1.0 |
0.5 |
0.03 |
0.2 |
0.6-1.2 |
1.5-3.0 |
ইনকোলয় অ্যালয় 825 হল একটি নিকেল-লোহা-ক্রোমিয়াম সংকর ধাতু যাতে মলিবডেনাম এবং কপার যুক্ত থাকে।
Incoloy 825 ইনজেকশন লাইন টিউবিং ওজন প্রতি মিটার (কেজি)
Incoloy 825 (UNS N08825)
| OD |
WT |
| ভগ্নাংশ |
দশমিক |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0446 |
0.0517 |
- |
- |
- |
| 1/4 |
0.250 |
0.1022 |
0.1237 |
0.1916 |
0.1977 |
0.2277 |
| 3/8 |
0.375 |
0.1596 |
0.1955 |
0.2624 |
0.3311 |
0.3983 |
| 1/2 |
0.500 |
0.2172 |
0.2674 |
0.3631 |
0.4646 |
0.5688 |
| ৫/৮ |
0.625 |
0.2748 |
0.3394 |
0.4638 |
0.5982 |
0.7392 |
| 3/4 |
0.750 |
0.3322 |
0.4112 |
0.5644 |
0.7317 |
0.9096 |
Incoloy 825 ক্যাপিলারি টিউবিং ইনজেকশন লাইন বৈশিষ্ট্য
ঢালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং.annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
psi |
psi |
psi |
psi |
| ইনকোলয় 825 |
N08825 |
1/8 |
0.125 |
0.028 |
12,389 |
৪৫,৯১৪ |
11,266 |
14,500 |
| ইনকোলয় 825 |
N08825 |
1/8 |
0.125 |
0.035 |
15,486 |
57,392 |
14,083 |
17,400 |
| ইনকোলয় 825 |
N08825 |
1/4 |
0.250 |
0.035 |
7,281 |
26,992 |
৮,৪২৭ |
৮,৭০০ |
| ইনকোলয় 825 |
N08825 |
1/4 |
0.250 |
0.049 |
10,518 |
38,957 |
10,979 |
11,600 |
| ইনকোলয় 825 |
N08825 |
1/4 |
0.250 |
0.065 |
14,335 |
53,127 |
13,445 |
16,675 |
| ইনকোলয় 825 |
N08825 |
3/8 |
0.375 |
0.035 |
4,683 |
17,347 |
5,918 |
5,075 |
| ইনকোলয় 825 |
N08825 |
3/8 |
0.375 |
0.049 |
6,720 |
24,903 |
7,919 |
7,250 |
| ইনকোলয় 825 |
N08825 |
3/8 |
0.375 |
0.065 |
9,214 |
34,142 |
10,022 |
10,150 |
| ইনকোলয় 825 |
N08825 |
3/8 |
0.375 |
0.083 |
12,018 |
44,526 |
12,174 |
13,775 |
| ইনকোলয় 825 |
N08825 |
1/2 |
0.500 |
0.049 |
4,912 |
18,173 |
6,164 |
৫,৮০০ |
| ইনকোলয় 825 |
N08825 |
1/2 |
0.500 |
0.065 |
6,701 |
24,831 |
7,905 |
7,250 |
| ইনকোলয় 825 |
N08825 |
1/2 |
0.500 |
0.083 |
৮,৭৪০ |
৩২,৩৮২ |
9,736 |
10,150 |
| ইনকোলয় 825 |
N08825 |
৫/৮ |
0.625 |
0.049 |
৩,৯৩০ |
14,538 |
4,931 |
4,350 |
| ইনকোলয় 825 |
N08825 |
৫/৮ |
0.625 |
0.065 |
5,361 |
19,865 |
6,324 |
৫,৮০০ |
| ইনকোলয় 825 |
N08825 |
৫/৮ |
0.625 |
0.083 |
৬,৮৪৬ |
25,367 |
8,076 |
7,975 |
| ইনকোলয় 825 |
N08825 |
3/4 |
0.750 |
0.049 |
3,273 |
12,110 |
4,108 |
3,625 |
| ইনকোলয় 825 |
N08825 |
3/4 |
0.750 |
0.065 |
৪,৪৬৬ |
16,547 |
5,268 |
5,075 |
| ইনকোলয় 825 |
N08825 |
3/4 |
0.750 |
0.083 |
5,703 |
21,131 |
6,727 |
6,525 |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

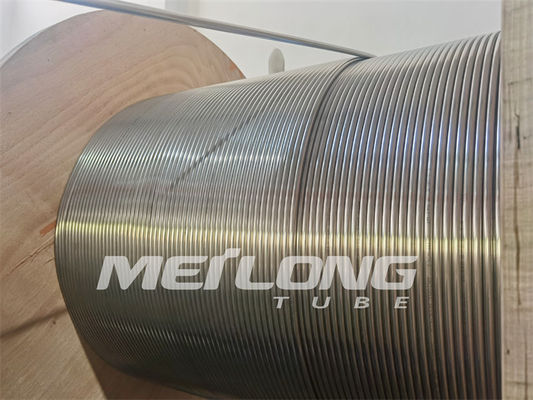

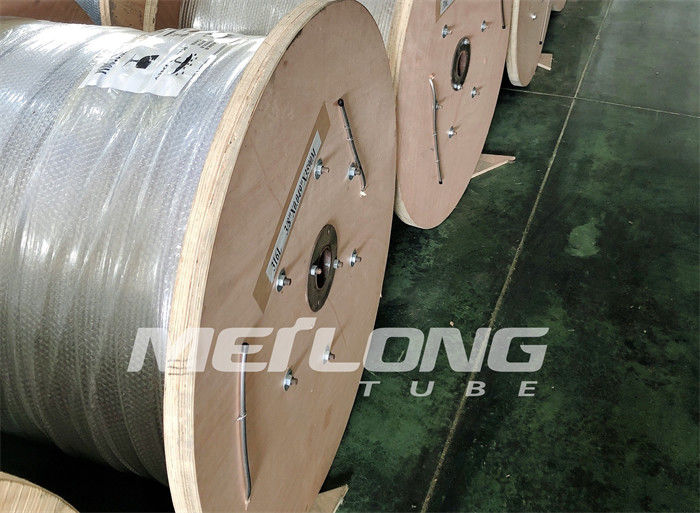

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
