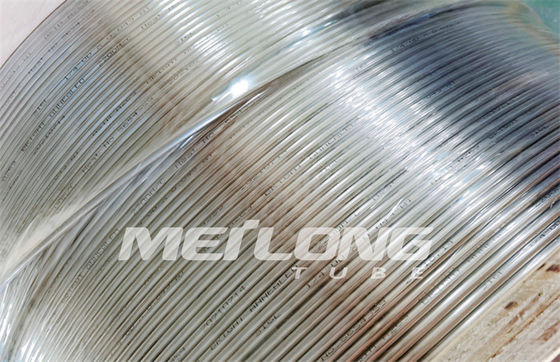

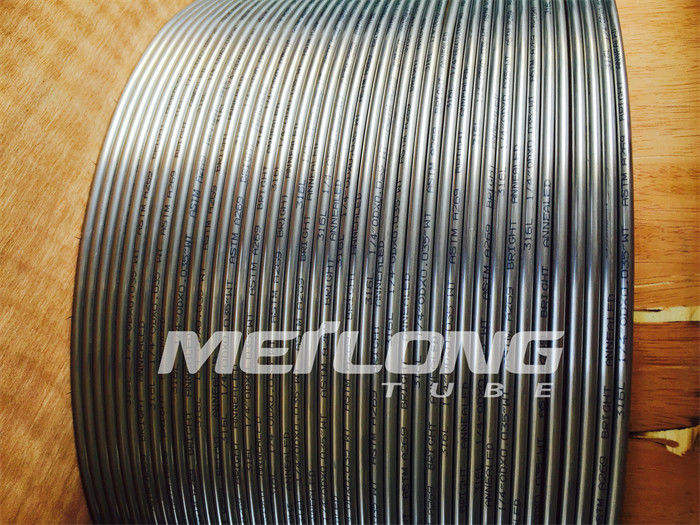

ডুপ্লেক্স 2205 UNS S32205 কয়েলড টিউবিং হাইড্রোলিক কন্ট্রোল লাইন ক্যাপিলারি টিউবিং
মেইলং টিউব তেল এবং গ্যাস সেক্টরে কয়েলড টিউবিং পণ্যগুলির একটি সম্পূর্ণ পরিসর সরবরাহ করে এবং এটি আমাদের সবচেয়ে গুরুত্বপূর্ণ বাজারগুলির মধ্যে একটি।তেল, গ্যাস এবং ভূ-তাপীয় শক্তি শিল্পের কঠোর মানের প্রয়োজনীয়তা পূরণে আমাদের প্রমাণিত ট্র্যাক রেকর্ডের জন্য আপনি সবচেয়ে আক্রমনাত্মক সাবসিয়া এবং ডাউনহোল পরিস্থিতিতে সফলভাবে ব্যবহার করা আমাদের উচ্চ কার্যক্ষমতার টিউবগুলি খুঁজে পাবেন।
প্রযুক্তির উন্নতির ফলে তেল এবং গ্যাস ক্ষেত্রগুলিকে কাজে লাগানো যেতে পারে এমন উপায়গুলির পরিধি প্রসারিত হয়েছে এবং ক্রমবর্ধমান প্রকল্পগুলির জন্য দীর্ঘ, অবিচ্ছিন্ন দৈর্ঘ্যের স্টেইনলেস স্টীল নিয়ন্ত্রণ লাইনের ব্যবহার প্রয়োজন।এগুলি হাইড্রোলিক কন্ট্রোল, ইন্সট্রুমেন্টেশন, রাসায়নিক ইনজেকশন, নাভি এবং ফ্লোলাইন নিয়ন্ত্রণ সহ বিভিন্ন অ্যাপ্লিকেশনগুলিতে নিযুক্ত করা হয়।মেইলং টিউব এই সমস্ত অ্যাপ্লিকেশনের জন্য পণ্য সরবরাহ করে, এবং আরও অনেক কিছু, অপারেটিং খরচ কমায় এবং আমাদের গ্রাহকদের জন্য উন্নত পুনরুদ্ধার পদ্ধতি।
টিউবুলার কন্ট্রোল লাইন প্রযুক্তির অগ্রগতির জন্য ধন্যবাদ, স্থির এবং ভাসমান উভয় কেন্দ্রীয় প্ল্যাটফর্মের জন্য, দূরবর্তী এবং স্যাটেলাইট কূপের সাথে ডাউনহোল ভালভ এবং রাসায়নিক ইনজেকশন সিস্টেমগুলিকে সংযুক্ত করা এখন সস্তা এবং সহজ।আমরা স্টেইনলেস স্টীল এবং নিকেল অ্যালোয় কন্ট্রোল লাইনের জন্য কয়েলড টিউবিং অফার করি।
কুণ্ডলীকৃত টিউবিংয়ের সাধারণ আকার
কয়েলড টিউবিং কন্ট্রোল লাইনের বাইরের ব্যাস প্রধানত 1/4'' (6.35), 3/8'' (9.53 মিমি)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি), 0.083'' (2.11 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
কয়েলড টিউবিংয়ের গুরুত্ব
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
প্রতিটি একটি টিউবিং কয়েল সর্বনিম্ন 11,600 psi এ হাইড্রোস্ট্যাটিক পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
কয়েলড টিউবিং কন্ট্রোল লাইনের বর্ণনা
মেইলং টিউবের ডাউনহোল কন্ট্রোল লাইনগুলি প্রাথমিকভাবে তেল, গ্যাস এবং জল-ইনজেকশন কূপের জলবাহীভাবে চালিত ডাউনহোল ডিভাইসগুলির জন্য যোগাযোগের মাধ্যম হিসাবে ব্যবহৃত হয়, যেখানে স্থায়িত্ব এবং চরম কঠোর পরিস্থিতিতে প্রতিরোধের প্রয়োজন হয়।এই লাইনগুলি বিভিন্ন অ্যাপ্লিকেশন এবং ডাউনহোল উপাদানগুলির জন্য কাস্টম কনফিগার করা যেতে পারে।
কুণ্ডলীকৃত টিউবিং কন্ট্রোল লাইনের জন্য খাদ উপকরণ
| খাদ টিউবিং |
হাইড্রোলিক
নিয়ন্ত্রণ
|
রাসায়নিক
ইনজেকশন
|
ক্লোরাইড পিটিং /
ফাটল জারা প্রতিরোধের
|
H2S/CO2
প্রতিরোধ
|
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ |
UNS/ASTM স্পেসিফিকেশন |
|
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
|
|
|
S31603/A269 |
|
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32205/A789 |
|
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি
সীম-ওয়েল্ডেড প্রেসার টিউবিং
|
• |
• |
• |
• |
• |
N06625 / B704 |
কয়েলড টিউবিং কন্ট্রোল লাইন বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
ডুপ্লেক্স 2205 কুন্ডলযুক্ত টিউবিং হাইড্রোলিক কন্ট্রোল লাইনের জন্য
| কার্বন |
ম্যাঙ্গানিজ |
ফসফরাস |
সালফার |
সিলিকন |
নিকেল করা |
ক্রোমিয়াম |
মলিবডেনাম |
নাইট্রোজেন |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
| সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
সর্বোচ্চ |
|
|
|
|
| 0.03 |
2.00 |
0.030 |
0.020 |
1.00 |
4.5-6.5 |
22.0-23.0 |
3.0-3.5 |
0.14-0.20 |
স্ট্যান্ডার্ড সমতা
| শ্রেণী |
ইউএনএস নং |
ইউরো স্ট্যান্ডার্ড |
জাপানিজ |
| না |
নাম |
JIS |
| খাদ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 2205 |
S31803 |
1.4462 |
X2CrNiMoN22-5-3 |
SUS329J3LTB |
ডুপ্লেক্স 2205 হল একটি নাইট্রোজেন বর্ধিত ডুপ্লেক্স স্টেইনলেস স্টিল যা 300 সিরিজের স্টেইনলেস স্টিলের সাথে সম্মুখীন সাধারণ ক্ষয়জনিত সমস্যাগুলির বিরুদ্ধে লড়াই করার জন্য তৈরি করা হয়েছিল।"ডুপ্লেক্স" স্টেইনলেস স্টিলের একটি পরিবারকে বর্ণনা করে যেগুলি সম্পূর্ণরূপে অস্টেনিটিক নয়, যেমন SS304 স্টেইনলেস, না সম্পূর্ণরূপে ফেরিটিক, যেমন SS430 স্টেইনলেস৷2205 ডুপ্লেক্স স্টেইনলেস স্টিলের কাঠামো একটি অবিচ্ছিন্ন ফেরাইট ফেজ দ্বারা বেষ্টিত অস্টেনাইট পুল নিয়ে গঠিত।অ্যানিলেড অবস্থায়, ডুপ্লেক্স 2205-এ প্রায় 40-50% ফেরাইট থাকে।প্রায়শই কাজের ঘোড়ার গ্রেড হিসাবে উল্লেখ করা হয়, ডুপ্লেক্স 2205 স্টেইনলেস স্টিলের ডুপ্লেক্স পরিবারে সর্বাধিক ব্যবহৃত গ্রেড।
একটি ডুপ্লেক্স কাঠামোর সুবিধা হল যে এটি একটি ফেরিটিক অ্যালয় (স্ট্রেস জারা ক্র্যাকিং প্রতিরোধ এবং উচ্চ শক্তি) এর অনুকূল গুণাবলীকে একটি অস্টেনিটিক অ্যালয় (গঠন এবং জারা প্রতিরোধের সহজ) এর সাথে একত্রিত করে।
2205 ডুপ্লেক্স স্টেইনলেস স্টিলের ব্যবহার 600° ফারেনহাইটের নিচের তাপমাত্রায় সীমাবদ্ধ হওয়া উচিত। বর্ধিত উচ্চ তাপমাত্রার এক্সপোজার ডুপ্লেক্স 2205 স্টেইনলেস স্টিলকে ভ্রূণ করতে পারে।
ডুপ্লেক্স 2205 কয়েলড টিউবিং কন্ট্রোল লাইনের জারা প্রতিরোধ
2205 ডুপ্লেক্স স্টেইনলেস স্টীল অনেক অ্যাপ্লিকেশনের জন্য একটি সাশ্রয়ী সমাধান যেখানে 300 সিরিজের স্টেইনলেস স্টীলগুলি ক্লোরাইড স্ট্রেস জারা ক্র্যাকিংয়ের জন্য সংবেদনশীল।স্ট্রেস জারা ক্র্যাকিং ঘটে যখন স্টেইনলেস স্টীলগুলি প্রসার্য চাপের শিকার হয়, যখন ক্লোরাইডযুক্ত সমাধানগুলির সংস্পর্শে থাকে।ক্রমবর্ধমান তাপমাত্রা স্টেইনলেস স্টিলের সংবেদনশীলতা জারা ক্র্যাকিংয়ের চাপ বাড়ায়।
ক্রোমিয়াম, মলিবডেনাম এবং নাইট্রোজেনের সংমিশ্রণ 2205 ক্লোরাইড পিটিং এবং ফাটল ক্ষয় প্রতিরোধ করে।সামুদ্রিক পরিবেশ, লোনা জল, ব্লিচিং অপারেশন, ক্লোজড লুপ ওয়াটার সিস্টেম এবং কিছু খাদ্য প্রক্রিয়াকরণ অ্যাপ্লিকেশনের মতো পরিষেবাগুলির জন্য এই প্রতিরোধ অত্যন্ত গুরুত্বপূর্ণ।2205-এর উচ্চ ক্রোমিয়াম, মলিবডেনাম এবং নাইট্রোজেন বিষয়বস্তু বেশিরভাগ পরিবেশে সাধারণ স্টেইনলেস স্টিল যেমন, SS316L এবং SS317L-এর থেকে উচ্চতর জারা প্রতিরোধ ক্ষমতা প্রদান করে।
প্রতি মিটারে অ্যালয় টিউবিংয়ের ওজন (কেজি)
ডুপ্লেক্স 2205 (UNS S32205)
| OD |
WT |
| ভগ্নাংশ |
দশমিক |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
০.০৪৩১ |
0.0500 |
- |
- |
- |
| 1/4 |
0.250 |
0.0988 |
0.1195 |
0.1564 |
0.1910 |
0.2200 |
| 3/8 |
0.375 |
0.1542 |
0.1890 |
0.2536 |
0.3200 |
0.3849 |
| 1/2 |
0.500 |
0.2099 |
0.2584 |
0.3509 |
0.4490 |
0.5496 |
| ৫/৮ |
0.625 |
0.2655 |
0.3280 |
0.4482 |
0.5781 |
0.7143 |
| 3/4 |
0.750 |
0.3210 |
0.3974 |
0.5454 |
0.7071 |
0.8790 |
খাদ টিউব বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
Psi |
psi |
psi |
psi |
| ডুপ্লেক্স 2205 |
S32205 |
1/8 |
0.125 |
0.028 |
15,544 |
41,704 |
15,544 |
17,400 |
| ডুপ্লেক্স 2205 |
S32205 |
1/8 |
0.125 |
0.035 |
19,430 |
52,130 |
19,430 |
21,025 |
| ডুপ্লেক্স 2205 |
S32205 |
1/4 |
0.250 |
0.035 |
9,715 |
26,065 |
9,715 |
10,875 |
| ডুপ্লেক্স 2205 |
S32205 |
1/4 |
0.250 |
0.049 |
13,631 |
31,784 |
12,821 |
14,500 |
| ডুপ্লেক্স 2205 |
S32205 |
1/4 |
0.250 |
0.065 |
18,076 |
40,182 |
15,824 |
19,575 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.035 |
৬,৪৯২ |
22,226 |
৬,৭৮৬ |
7,250 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.049 |
9,082 |
25,230 |
9,156 |
10,150 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.065 |
12,056 |
২৯,৩০২ |
11,629 |
13,050 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.083 |
15,382 |
34,858 |
14,087 |
16,675 |
| ডুপ্লেক্স 2205 |
S32205 |
1/2 |
0.500 |
0.049 |
৬,৮১৫ |
22,574 |
7,095 |
7,250 |
| ডুপ্লেক্স 2205 |
S32205 |
1/2 |
0.500 |
0.065 |
9,038 |
25,172 |
9,126 |
10,150 |
| ডুপ্লেক্স 2205 |
S32205 |
1/2 |
0.500 |
0.083 |
11,540 |
28,536 |
11,217 |
13,050 |
| ডুপ্লেক্স 2205 |
S32205 |
৫/৮ |
0.625 |
0.049 |
৫,৪৪৬ |
21,147 |
5,785 |
৫,৮০০ |
| ডুপ্লেক্স 2205 |
S32205 |
৫/৮ |
0.625 |
0.065 |
7,213 |
23,038 |
7,492 |
7,975 |
| ডুপ্লেক্স 2205 |
S32205 |
৫/৮ |
0.625 |
0.083 |
9,229 |
31,216 |
9,288 |
10,150 |
| ডুপ্লেক্স 2205 |
S32205 |
3/4 |
0.750 |
0.049 |
৪,৫৩৪ |
20,265 |
4,887 |
5,075 |
| ডুপ্লেক্স 2205 |
S32205 |
3/4 |
0.750 |
0.065 |
6,020 |
21,738 |
৬,৩৪৪ |
6,525 |
| ডুপ্লেক্স 2205 |
S32205 |
3/4 |
0.750 |
0.083 |
7,684 |
23,560 |
7,919 |
৮,৭০০ |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

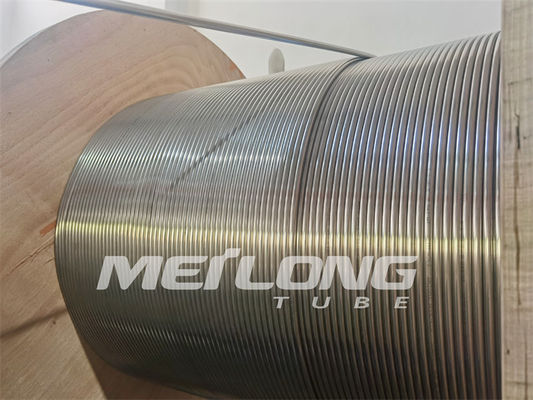

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
