পণ্যের বিবরণ:
|
খাদ: | AISI 316L, UNS S31603 | পৃষ্ঠতল: | পরিষ্কার এবং উজ্জ্বল |
---|---|---|---|
অবস্থা: | annealed | বৈশিষ্ট্য: | বর্ধিত প্রসার্য এবং ফলন |
বৈশিষ্ট্য: | উচ্চ চাপের টিউবিং | আবেদন: | তেল এবং গ্যাস কূপে ডাউন হোল জলবাহী নিয়ন্ত্রণ |
স্ট্যান্ডার্ড: | ASTM A269 | আকার: | টাইট মাত্রিক সহনশীলতা |
অ্যাপ্লিকেশন স্ট্যান্ডার্ড: | NACE MR0175 / ISO15156 | পরীক্ষা: | 100% দৈর্ঘ্য হাইড্রোলিক পরীক্ষিত |
বিশেষভাবে তুলে ধরা: | হাইড্রোলিক উচ্চ চাপ কৈশিক নল,উচ্চ চাপ কৈশিক নল AISI,SS316L এনক্যাপসুলেটেড কন্ট্রোল লাইন |
1 / 4 '' OD x 0.065 '' WT হাইড্রোলিক লাইন ক্যাপিলারি টিউবিং স্ট্রিং AISI SS316L থেকে তৈরি
মেইলং টিউব বিশেষভাবে বিজোড় এবং পুনরায় আঁকা, ঢালাই এবং পুনরায় আঁকা কয়েলড টিউবিং হাইড্রোলিক লাইন তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।টিউবিংটি হাইড্রোলিক কন্ট্রোল লাইন এবং রাসায়নিক ইনজেকশন লাইন হিসাবে ব্যবহৃত হয় যা বিশেষভাবে তেল এবং গ্যাস, ভূতাপীয় শিল্পে পরিবেশন করে।
হাইড্রোলিক লাইনের সাধারণ আকার
হাইড্রোলিক লাইনের বাইরের ব্যাস প্রধানত 1/4'' (6.35 মিমি), 3/8'' (9.53 মিমি)
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি), 0.083'' (2.11 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
হাইড্রোলিক লাইনের গুরুত্ব
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
টিউবিং কয়েলের আকারে প্রতিটি একটি হাইড্রোলিক লাইন হাইড্রোস্ট্যাটিক ন্যূনতম 15,000 psi এ পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
হাইড্রোলিক লাইনের জন্য আবেদনের বিবরণ
তেল এবং গ্যাস শিল্পের সমস্ত ক্ষেত্রে, রাসায়নিকগুলি প্রক্রিয়া লাইন এবং তরলগুলিতে ইনজেকশন দেওয়া হয়।তেলক্ষেত্র পরিষেবাগুলি নিন, উন্নত স্থিতিশীলতার জন্য ওয়েলবোরের পাশে ফিল্ম করতে রাসায়নিক ব্যবহার করা হয়।পাইপলাইনে তারা বিল্ড আপ এড়ায় এবং পরিকাঠামো সুস্থ রাখে।
হাইড্রোলিক লাইনের ভূমিকা
তেল এবং গ্যাস শিল্পে আমরা ক্রমানুসারে রাসায়নিক ইনজেকশন করি
অবকাঠামো রক্ষা করতে
প্রসেস অপ্টিমাইজ করতে
প্রবাহ নিশ্চিত করতে
এবং উত্পাদনশীলতা উন্নত করতে
হাইড্রোলিক লাইন জন্য Alloys
খাদ টিউবিং |
হাইড্রোলিক নিয়ন্ত্রণ |
রাসায়নিক ইনজেকশন |
ক্লোরাইড পিটিং / ফাটল জারা প্রতিরোধের |
H2S/CO2 প্রতিরোধ |
ক্লোরাইড স্ট্রেস জারা ক্র্যাকিং (SCC) প্রতিরোধ | UNS/ASTM স্পেসিফিকেশন |
স্টেইনলেস 316L – 170 MPa মিনিট।উত্পাদন শক্তি সীম-ওয়েল্ডেড প্রেসার টিউবিং |
• | • | S31603/A269 | |||
ডুপ্লেক্স 2205 – 485 MPa মিনিট।উত্পাদন শক্তি সীম-ওয়েল্ডেড প্রেসার টিউবিং |
• | • | • | • | • | S32205/A789 |
ডুপ্লেক্স 2507 – 550 MPa মিনিট।উত্পাদন শক্তি সীম-ওয়েল্ডেড প্রেসার টিউবিং |
• | • | • | • | • | S32750 / A789 |
Incoloy 825 – 240 MPa মিন.উত্পাদন শক্তি সীম-ওয়েল্ডেড প্রেসার টিউবিং |
• | • | • | • | • | N08825 / B704 |
ইনকোনেল 625 – 414 MPa মিনিট।উত্পাদন শক্তি সীম-ওয়েল্ডেড প্রেসার টিউবিং |
• | • | • | • | • | N06625 / B704 |
গুণ নিশ্চিত করা
• রাসায়নিক • জারা • মাত্রিক • এডি-কারেন্ট • হাইড্রোস্ট্যাটিক |
• প্রসারণ • কঠোরতা • ফ্লেয়ার • সমতল করা • দ্রব্যের আকার |
• ধাতুবিদ্যা • ইতিবাচক উপাদান সনাক্তকরণ (PMI) • পৃষ্ঠের রুক্ষতা • প্রসার্য • ফলন |
হাইড্রোলিক লাইন টিউব বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
হাইড্রোলিক লাইনের জন্য AISI 316L
কার্বন | ম্যাঙ্গানিজ | ফসফরাস | সালফার | সিলিকন | নিকেল করা | ক্রোমিয়াম | মলিবডেনাম |
% | % | % | % | % | % | % | % |
সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | |||
0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
স্ট্যান্ডার্ড সমতা
শ্রেণী | ইউএনএস নং | ইউরো আদর্শ | জাপানিজ | |
না | নাম | JIS | ||
খাদ | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
AISI 316L | S31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
AISI 316L হল একটি অস্টেনিটিক ক্রোমিয়াম-নিকেল স্টেইনলেস স্টীল যার মলিবডেনাম এবং কম কার্বন সামগ্রী রয়েছে।
জারা প্রতিরোধের
উচ্চ ঘনত্ব এবং মাঝারি তাপমাত্রায় জৈব অ্যাসিড
অজৈব অ্যাসিড, যেমন ফসফরিক এবং সালফিউরিক অ্যাসিড, মাঝারি ঘনত্ব এবং তাপমাত্রায়।কম তাপমাত্রায় 90% এর বেশি ঘনত্বের সালফিউরিক অ্যাসিডেও ইস্পাত ব্যবহার করা যেতে পারে।
লবণের দ্রবণ, যেমন সালফেট, সালফাইড এবং সালফাইট
কস্টিক পরিবেশ
অস্টেনিটিক স্টিলস স্ট্রেস জারা ক্র্যাকিংয়ের জন্য সংবেদনশীল।এটি প্রায় 60°C (140°F) এর উপরে তাপমাত্রায় ঘটতে পারে যদি ইস্পাত প্রসারিত চাপের শিকার হয় এবং একই সময়ে নির্দিষ্ট সমাধানগুলির সংস্পর্শে আসে, বিশেষ করে যেগুলি ক্লোরাইডযুক্ত।এই ধরনের পরিষেবা শর্ত তাই এড়ানো উচিত.গাছপালা বন্ধ করার শর্তগুলিও বিবেচনা করা উচিত, কারণ কনডেনসেটগুলি যেগুলি তখন গঠিত হয় সেগুলি এমন পরিস্থিতি তৈরি করতে পারে যা স্ট্রেস জারা ক্র্যাকিং এবং পিটিং উভয়ের দিকে নিয়ে যায়।
AISI 316L-এ কম কার্বন উপাদান রয়েছে এবং তাই AISI 316 টাইপের স্টিলের তুলনায় আন্তঃগ্রানুলার ক্ষয় প্রতিরোধ ক্ষমতা বেশি।
প্রতি মিটারে অ্যালয় টিউবিংয়ের ওজন (কেজি)
AISI 316L (UNS S31603)
OD | WT | |||||
ভগ্নাংশ | দশমিক | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
1/8 | 0.125 | ০.০৪৪২ | 0.0512 | - | - | - |
1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
৫/৮ | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
AISI 316L হাইড্রোলিক লাইন বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
খাদ | ইউএনএস | OD | WT | কাজের চাপ | সহসা আরম্ভ চাপ | চাপ পড়া | পরীক্ষার চাপ | |
ইঞ্চি | ইঞ্চি | ইঞ্চি | psi | psi | psi | psi | ||
স্টেইনলেস 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
স্টেইনলেস 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | ৫২,০৪২ | 11,056 | 15,225 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.035 | ৫,৯৩৯ | 24,474 | ৬,৬২১ | 7,250 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.049 | ৮,৫৭২ | 35,322 | ৮,৬৩২ | 10,150 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.035 | ৩,৮১৮ | 15,731 | 4,659 | 4,350 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.049 | ৫,৪৮৩ | 22,575 | 6,222 | 6,525 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | ৮,৭০০ |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | ২৯,৩৬৪ | 7,648 | ৮,৭০০ |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.083 | ৫,৪৭২ | 22,513 | 6,519 | 6,525 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | ৫,৮০০ |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

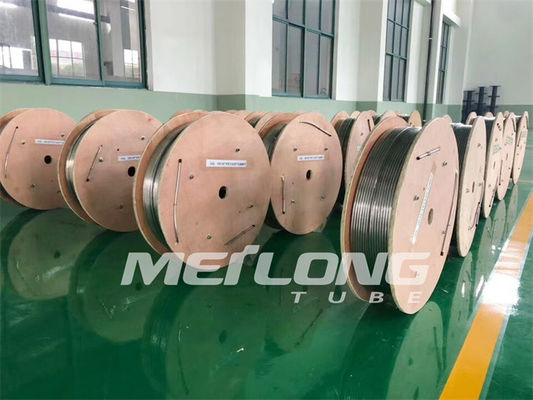

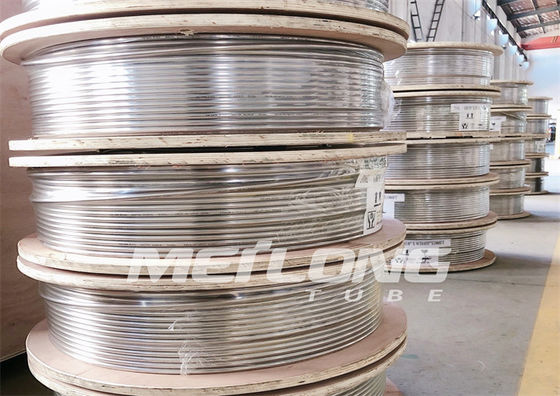

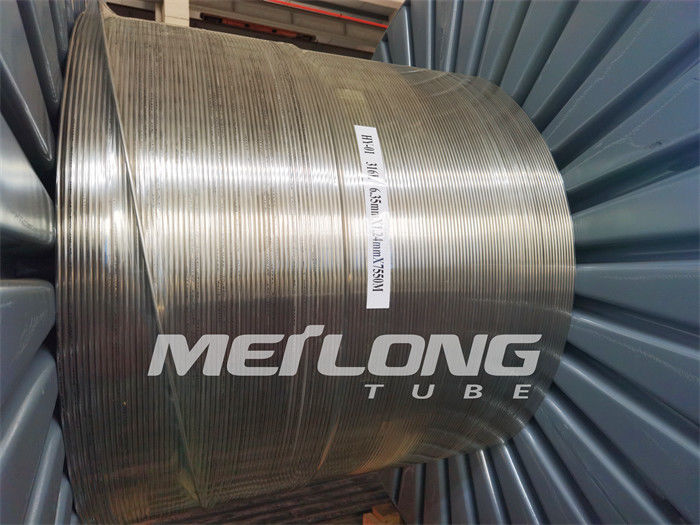

প্যাকিং- হাইড্রোলিক লাইন টিউবিং হল ধাতু / কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
