ডুপ্লেক্স 2205 হাইড্রোলিক কন্ট্রোল লাইন তেল এবং গ্যাস ক্ষেত্রের জন্য 3 লাইন সহ ফ্ল্যাটপ্যাক
MEILONG বর্ধিত স্থায়িত্ব প্রদানের জন্য কন্ট্রোল লাইনের এনক্যাপসুলেশন অফার করে, সেইসাথে প্রতিটি প্রকল্পের বিশেষ প্রয়োজনীয়তা পূরণের জন্য রাসায়নিক এবং জারা প্রতিরোধের, আমরা বিভিন্ন ধরনের এনক্যাপসুলেশন অফার করি, যেমন: এইচডিপিই (উচ্চ ঘনত্বের পলিথিন), স্যান্টোপ্রিন, পিভিসি (পলিভিনাইল ক্লোরাইড), Haylar এবং PVDF (পলিভিনিলাইডেন ফ্লোরাইড)।
ওয়েল্ডেড হাইড্রোলিক কন্ট্রোল লাইন ASTM স্পেসিফিকেশনে টানা ফ্লোটিং প্লাগ এবং যেকোনো দৈর্ঘ্যে পাওয়া যায়।হাইড্রোলিক কন্ট্রোল লাইনের জন্য উপাদানের ধরনগুলির মধ্যে রয়েছে স্টেইনলেস স্টিল TP316L যা মিষ্টি থেকে মাঝারি ক্ষয়কারী পরিবেশের জন্য উপযুক্ত, ডুপ্লেক্স স্টেইনলেস স্টিল 2205, সুপার ডুপ্লেক্স স্টেইনলেস স্টীল 2507, নিকেল অ্যালয় ইনকোলয় 825 এবং ইনকোনেল 625 মারাত্মকভাবে কাজ করার তাপমাত্রা এবং উচ্চ চাপের পরিবেশের জন্য উপযুক্ত। .কন্ট্রোল সিস্টেমের তরল অবশ্যই কন্ট্রোল লাইনের পরিবেশ এবং অপারেটিং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
কন্ট্রোল লাইন এনক্যাপসুলেশনও উপলব্ধ, যেখানে অনুরোধ করা হয়, ইনস্টলেশনের সময় অতিরিক্ত ক্রাশ এবং ঘর্ষণ প্রতিরোধের জন্য।ভাল তরল এবং তাপমাত্রার প্রয়োজনীয়তার সাথে সামঞ্জস্যের জন্য এনক্যাপসুলেশন উপাদানটি মিলে যাওয়া উচিত।
এনক্যাপসুলেটেড কন্ট্রোল লাইন ফ্ল্যাটপ্যাক
এনক্যাপসুলেশন হল একটি প্লাস্টিক যা ধাতব টিউবের উপর দিয়ে বের করা হয়।এনক্যাপসুলেশন উত্পাদন প্রক্রিয়া চলাকালীন ধাতব টিউবের ক্ষতি প্রতিরোধ করে।এনক্যাপসুলেশন অতিরিক্ত ঘর্ষণ প্রতিরোধেরও প্রদান করে এবং প্রতিটি প্রোডাকশন টিউবিং সংযোগের উপর হোল্ডিং ফোর্স বাড়ানোর জন্য তারের প্রটেক্টর ইনস্টল করা হলে এটি প্রয়োজনীয়।
অতিরিক্ত সুরক্ষার জন্য একক পাস এনক্যাপসুলেশন এবং ডুয়াল পাস এনক্যাপসুলেশনের বিকল্পগুলির সাথে এনক্যাপসুলেশনগুলি বিস্তৃত কনফিগারেশনে উপলব্ধ।
ফ্ল্যাটপ্যাকের আবেদন
ফ্ল্যাটপ্যাকগুলি সাধারণত ব্যবহৃত হয় যখন কূপের প্রায় একই গভীরতায় বেশ কয়েকটি ভিন্ন লাইন সমাপ্ত হয়।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বুদ্ধিমান ওয়েল সিস্টেম, ডাউনহোল গেজ তারের সাথে গভীর-সেট রাসায়নিক ইনজেকশন লাইন এবং অগভীর সেট রাসায়নিক ইনজেকশন লাইন সহ সুরক্ষা ভালভ লাইন।কিছু অ্যাপ্লিকেশনের জন্য বাম্পার বারগুলিকে অতিরিক্ত ক্রাশ প্রতিরোধের জন্য ফ্ল্যাটপ্যাকের মধ্যে আবদ্ধ করা হয়।
স্ট্যান্ডার্ড এবং অনুমোদন
কন্ট্রোল লাইন প্রতিটি নির্দিষ্ট উপাদানের জন্য প্রযোজ্য ASTM মান অনুযায়ী তৈরি করা হয়।
টিউবগুলি ক্লায়েন্টের প্রয়োজনীয়তা অনুসারে এবং উপযুক্ত NAS/SAE মান অনুসারে ফ্লাশ, ভরা এবং ফিল্টার করা যেতে পারে।
গুণমান এবং পরীক্ষা
- স্ট্যান্ডার্ড পরিদর্শন এবং গুণমান পরিকল্পনা অনুযায়ী নির্মিত
নকশা ও নির্মাণ
- একক লাইনের জন্য এনক্যাপসুলেশন
- গ্রাহক অ্যাপ্লিকেশন অনুসারে এনক্যাপসুলেশন প্রোফাইল
- কাস্টম লাইন চিহ্নিতকরণ
- অ্যাপ্লিকেশন উপকরণ সম্পূর্ণ পরিসীমা
এনক্যাপসুলেশন উপকরণ
- পিপি (পলিপ্রোপিলিন) /টিপিআর (স্যান্টোপ্রিন) / পিএ
(নাইলন) / পিভিডিএফ / ইটিএফই (টেফজেল) / ইসিটিএফই (হালার)
FEP/PFA/ECA 3000
এনক্যাপসুলেটেড কন্ট্রোল লাইন ফ্ল্যাটপ্যাকের বৈশিষ্ট্য
ডাউনহোল লাইনের সর্বোচ্চ সুরক্ষা
ইনস্টলেশনের সময় ক্রাশ প্রতিরোধ ক্ষমতা বাড়ান
ঘর্ষণ এবং pinching বিরুদ্ধে নিয়ন্ত্রণ লাইন রক্ষা করুন
নিয়ন্ত্রণ লাইনের দীর্ঘমেয়াদী স্ট্রেস জারা ব্যর্থতা দূর করুন
ক্ল্যাম্পিং প্রোফাইল উন্নত করুন
চলমান এবং অতিরিক্ত সুরক্ষার জন্য একক বা একাধিক এনক্যাপসুলেশন
এনক্যাপসুলেশনের ভিতরে কন্ট্রোল লাইন টিউবিংয়ের জন্য উপলব্ধ অ্যালয় গ্রেড
| অস্টেনিটিক: |
316L |
| ডুপ্লেক্স: |
S31803/S32205
S32750
|
| নিকেল খাদ: |
N08825
N06625
|
এনক্যাপসুলেশন উপকরণ:
| পলিপ্রোপিলিন |
-25C থেকে 150C |
brines ভাল প্রতিরোধের |
| সান্টোপ্রিন |
-30C থেকে 150C |
brines ভাল প্রতিরোধের |
| নাইলন 11 |
-60C থেকে 135C |
হাইড্রোকার্বন ভাল প্রতিরোধের, ভাল ঘর্ষণ প্রতিরোধের |
| পিভিডিএফ |
-30C থেকে 150C |
brines এবং হাইড্রোকার্বন ভাল প্রতিরোধের, ভাল ঘর্ষণ প্রতিরোধের |
| FEP |
-110C থেকে 200C |
brines এবং হাইড্রোকার্বন ভাল প্রতিরোধের |
স্ট্যান্ডার্ড ফ্ল্যাটপ্যাক এনক্যাপসুলেশন প্রোফাইল
| গোলাকার, একক লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
 |
1/8'' OD লাইন |
0.250'' (6.35 মিমি) ডায়া। |
| 1/4'' OD লাইন |
0.433'' (11.0 মিমি) ডায়া। |
| 3/8'' OD লাইন |
0.535'' (13.6 মিমি) ডায়া। |
| 1/2'' OD লাইন |
0.660'' (16.8 মিমি) ডায়া। |
| বর্গাকার, একক লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/8'' OD লাইন |
0.250'' x 0.250'' (6.35 মিমি x 6.35 মিমি) |
| 1/4'' OD লাইন |
0.433'' x 0.433'' (11.0 মিমি x 11.0 মিমি) |
| 3/8'' OD লাইন |
0.535'' x 0.535'' (13.6 মিমি x 13.6 মিমি) |
| 1/2'' OD লাইন |
0.660'' x 0.660'' (16.8 মিমি x 16.8 মিমি) |
| আয়তক্ষেত্রাকার, 2 লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/4'' OD লাইন |
প্রস্থ: 0.710'' (18.0 মিমি)
উচ্চতা: 0.410'' (10.4 মিমি)
|

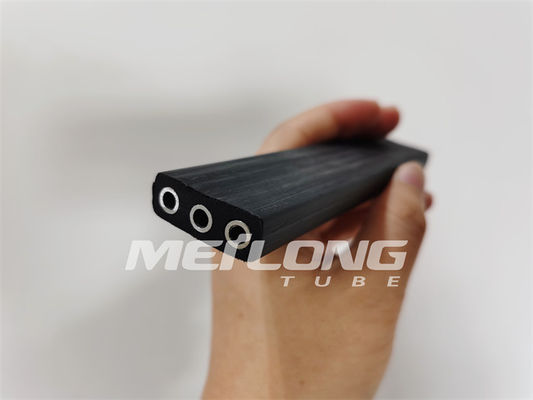

| আয়তক্ষেত্রাকার, 3 লাইন |
আইটেম |
স্ট্যান্ডার্ড মাত্রা |
|
1/4'' OD লাইন |
প্রস্থ: 0.990'' (25.1 মিমি)
উচ্চতা: 0.410'' (10.4 মিমি)
|
এনক্যাপসুলেশনে কন্ট্রোল লাইন টিউবিংয়ের বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
| খাদ |
ইউএনএস |
OD |
WT |
কাজের চাপ |
সহসা আরম্ভ চাপ |
চাপ পড়া |
পরীক্ষার চাপ |
| ইঞ্চি |
ইঞ্চি |
ইঞ্চি |
Psi |
psi |
psi |
psi |
| ডুপ্লেক্স 2205 |
S32205 |
1/8 |
0.125 |
0.028 |
15,544 |
41,704 |
15,544 |
17,400 |
| ডুপ্লেক্স 2205 |
S32205 |
1/8 |
0.125 |
0.035 |
19,430 |
52,130 |
19,430 |
21,025 |
| ডুপ্লেক্স 2205 |
S32205 |
1/4 |
0.250 |
0.035 |
9,715 |
26,065 |
9,715 |
10,875 |
| ডুপ্লেক্স 2205 |
S32205 |
1/4 |
0.250 |
0.049 |
13,631 |
31,784 |
12,821 |
14,500 |
| ডুপ্লেক্স 2205 |
S32205 |
1/4 |
0.250 |
0.065 |
18,076 |
40,182 |
15,824 |
19,575 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.035 |
৬,৪৯২ |
22,226 |
৬,৭৮৬ |
7,250 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.049 |
9,082 |
25,230 |
9,156 |
10,150 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.065 |
12,056 |
২৯,৩০২ |
11,629 |
13,050 |
| ডুপ্লেক্স 2205 |
S32205 |
3/8 |
0.375 |
0.083 |
15,382 |
34,858 |
14,087 |
16,675 |
| ডুপ্লেক্স 2205 |
S32205 |
1/2 |
0.500 |
0.049 |
৬,৮১৫ |
22,574 |
7,095 |
7,250 |
| ডুপ্লেক্স 2205 |
S32205 |
1/2 |
0.500 |
0.065 |
9,038 |
25,172 |
9,126 |
10,150 |
| ডুপ্লেক্স 2205 |
S32205 |
1/2 |
0.500 |
0.083 |
11,540 |
28,536 |
11,217 |
13,050 |
| ডুপ্লেক্স 2205 |
S32205 |
৫/৮ |
0.625 |
0.049 |
৫,৪৪৬ |
21,147 |
5,785 |
৫,৮০০ |
| ডুপ্লেক্স 2205 |
S32205 |
৫/৮ |
0.625 |
0.065 |
7,213 |
23,038 |
7,492 |
7,975 |
| ডুপ্লেক্স 2205 |
S32205 |
৫/৮ |
0.625 |
0.083 |
9,229 |
31,216 |
9,288 |
10,150 |
| ডুপ্লেক্স 2205 |
S32205 |
3/4 |
0.750 |
0.049 |
৪,৫৩৪ |
20,265 |
4,887 |
5,075 |
| ডুপ্লেক্স 2205 |
S32205 |
3/4 |
0.750 |
0.065 |
6,020 |
21,738 |
৬,৩৪৪ |
6,525 |
| ডুপ্লেক্স 2205 |
S32205 |
3/4 |
0.750 |
0.083 |
7,684 |
23,560 |
7,919 |
৮,৭০০ |
ন্যূনতম প্রাচীর বেধ এবং ন্যূনতম প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
