পণ্যের বিবরণ:
|
খাদ: | Incoloy 825, UNS N08825 | পৃষ্ঠতল: | পরিষ্কার এবং উজ্জ্বল |
---|---|---|---|
অবস্থা: | annealed | বৈশিষ্ট্য: | বর্ধিত প্রসার্য এবং ফলন |
বৈশিষ্ট্য: | উচ্চ চাপের টিউবিং | আবেদন: | তেল এবং গ্যাস কূপে ডাউন হোল জলবাহী নিয়ন্ত্রণ |
স্ট্যান্ডার্ড: | ASTM B704 | আকার: | টাইট মাত্রিক সহনশীলতা |
অ্যাপ্লিকেশন স্ট্যান্ডার্ড: | NACE MR0175 / ISO15156 | পরীক্ষা: | 100% দৈর্ঘ্য হাইড্রোলিক পরীক্ষিত |
বিশেষভাবে তুলে ধরা: | SS হাইড্রোলিক টিউবিং 0.035in,SS হাইড্রোলিক টিউবিং 0.89mm,হাইড্রোলিক কন্ট্রোল লাইন ইনকোলয় 825 |
ইনকোলয় 825 থেকে তৈরি কৈশিক টিউবিং হাইড্রোলিক লাইন উন্নত যান্ত্রিক বৈশিষ্ট্য
মেইলং টিউব বিশেষভাবে বিজোড় এবং পুনরায় আঁকা, ঢালাই এবং পুনরায় আঁকা কয়েলড টিউবিং হাইড্রোলিক লাইন তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।টিউবিংটি হাইড্রোলিক কন্ট্রোল লাইন এবং রাসায়নিক ইনজেকশন লাইন হিসাবে ব্যবহৃত হয় যা বিশেষভাবে তেল এবং গ্যাস, ভূতাপীয় শিল্পে পরিবেশন করে।
হাইড্রোলিক লাইনের সাধারণ আকার
নিয়ন্ত্রণ লাইনের বাইরের ব্যাস প্রধানত 1/4'' (6.35 মিমি)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
হাইড্রোলিক লাইনের গুরুত্ব
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
টিউবিং কয়েলের আকারে প্রতিটি একটি হাইড্রোলিক লাইন হাইড্রোস্ট্যাটিক ন্যূনতম 15,000 psi এ পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
হাইড্রোলিক লাইনের জন্য আবেদনের বিবরণ
তেল এবং গ্যাস শিল্পের সমস্ত ক্ষেত্রে, রাসায়নিকগুলি প্রক্রিয়া লাইন এবং তরলগুলিতে ইনজেকশন দেওয়া হয়।তেলক্ষেত্র পরিষেবাগুলি নিন, উন্নত স্থিতিশীলতার জন্য ওয়েলবোরের পাশে ফিল্ম করতে রাসায়নিক ব্যবহার করা হয়।পাইপলাইনে তারা বিল্ড আপ এড়ায় এবং পরিকাঠামো সুস্থ রাখে।
হাইড্রোলিক লাইনের ব্যবহার
তেল এবং গ্যাস শিল্পে আমরা ক্রমানুসারে রাসায়নিক ইনজেকশন করি
অবকাঠামো রক্ষা করতে
প্রসেস অপ্টিমাইজ করতে
প্রবাহ নিশ্চিত করতে
এবং উত্পাদনশীলতা উন্নত করতে
হাইড্রোলিক লাইনের জন্য খাদ উপকরণ
অস্টেনিটিক: | 316L | ASTM A-269 |
ডুপ্লেক্স: |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
নিকেল খাদ: |
N08825 N06625 |
ASTM B-704;ASTM B-423 ASTM B-704;ASTM B-444 |
হাইড্রোলিক লাইন টিউব বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
হাইড্রোলিক লাইনের জন্য Incoloy 825
নিকেল করা | ক্রোমিয়াম | আয়রন | মলিবডেনাম | কার্বন | ম্যাঙ্গানিজ | সিলিকন | সালফার | অ্যালুমিনিয়াম | টাইটানিয়াম | তামা |
% | % | % | % | % | % | % | % | % | % | % |
মিনিট | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | |||||
38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
আদর্শ সমতা
শ্রেণী | ইউএনএস নং | ইউরো আদর্শ | |
না | নাম | ||
খাদ | ASTM/ASME | EN10216-5 | EN10216-5 |
825 | N08825 | 2.4858 | NiCr21Mo |
Incoloy 825 উপাদান বিবরণ
ইনকোলয় অ্যালয় 825 হল একটি নিকেল-লোহা-ক্রোমিয়াম সংকর ধাতু যাতে মলিবডেনাম এবং কপার যুক্ত থাকে।এই নিকেল ইস্পাত খাদ এর রাসায়নিক রচনা অনেক ক্ষয়কারী পরিবেশে ব্যতিক্রমী প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি খাদ 800 এর অনুরূপ কিন্তু জলীয় ক্ষয় প্রতিরোধ ক্ষমতা উন্নত করেছে।এটির অ্যাসিড কমানো এবং অক্সিডাইজ করা, স্ট্রেস-জারা ক্র্যাকিং এবং স্থানীয় আক্রমণ যেমন পিটিং এবং ফাটল জারা উভয়ের জন্য দুর্দান্ত প্রতিরোধ রয়েছে।অ্যালয় 825 বিশেষ করে সালফিউরিক এবং ফসফরিক অ্যাসিড প্রতিরোধী।এই নিকেল ইস্পাত খাদ রাসায়নিক প্রক্রিয়াকরণ, দূষণ-নিয়ন্ত্রণ সরঞ্জাম, তেল এবং গ্যাস কূপ পাইপিং, পারমাণবিক জ্বালানী পুনঃপ্রক্রিয়াকরণ, অ্যাসিড উত্পাদন এবং পিকলিং সরঞ্জামের জন্য ব্যবহৃত হয়।
বৈশিষ্ট্য
কমানো এবং অক্সিডাইজিং অ্যাসিড চমৎকার প্রতিরোধের
চাপ-জারা ক্র্যাকিং ভাল প্রতিরোধের
পিটিং এবং ফাটল জারা মত স্থানীয় আক্রমণের সন্তোষজনক প্রতিরোধ
সালফিউরিক এবং ফসফরিক অ্যাসিডের জন্য অত্যন্ত প্রতিরোধী
প্রায় 1020 ° F পর্যন্ত রুম এবং উন্নত তাপমাত্রা উভয় ক্ষেত্রেই ভাল যান্ত্রিক বৈশিষ্ট্য
800°F পর্যন্ত দেয়ালের তাপমাত্রায় চাপ-পাত্র ব্যবহারের অনুমতি
প্রতি মিটারে অ্যালয় টিউবিংয়ের ওজন (কেজি)
Incoloy 825 (UNS N08825)
OD | WT | |||||
ভগ্নাংশ | দশমিক | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
৫/৮ | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
খাদ টিউব বৈশিষ্ট্য
সীম-ঝালাই এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং।annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
খাদ | ইউএনএস | OD | WT | কাজের চাপ | সহসা আরম্ভ চাপ | চাপ পড়া | পরীক্ষার চাপ | |
ইঞ্চি | ইঞ্চি | ইঞ্চি | psi | psi | psi | psi | ||
ইনকোলয় 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | ৪৫,৯১৪ | 11,266 | 14,500 |
ইনকোলয় 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
ইনকোলয় 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | ৮,৪২৭ | ৮,৭০০ |
ইনকোলয় 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
ইনকোলয় 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
ইনকোলয় 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
ইনকোলয় 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
ইনকোলয় 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
ইনকোলয় 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
ইনকোলয় 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | ৫,৮০০ |
ইনকোলয় 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
ইনকোলয় 825 | N08825 | 1/2 | 0.500 | 0.083 | ৮,৭৪০ | ৩২,৩৮২ | 9,736 | 10,150 |
ইনকোলয় 825 | N08825 | ৫/৮ | 0.625 | 0.049 | ৩,৯৩০ | 14,538 | 4,931 | 4,350 |
ইনকোলয় 825 | N08825 | ৫/৮ | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | ৫,৮০০ |
ইনকোলয় 825 | N08825 | ৫/৮ | 0.625 | 0.083 | ৬,৮৪৬ | 25,367 | 8,076 | 7,975 |
ইনকোলয় 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
ইনকোলয় 825 | N08825 | 3/4 | 0.750 | 0.065 | ৪,৪৬৬ | 16,547 | 5,268 | 5,075 |
ইনকোলয় 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

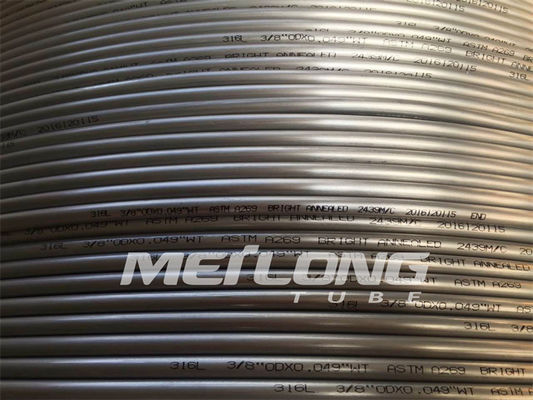

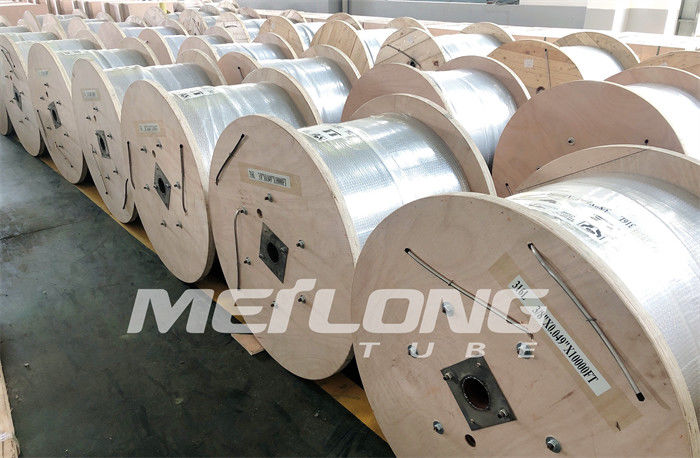

প্যাকিং- হাইড্রোলিক লাইন টিউবিং হল ধাতু / কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।

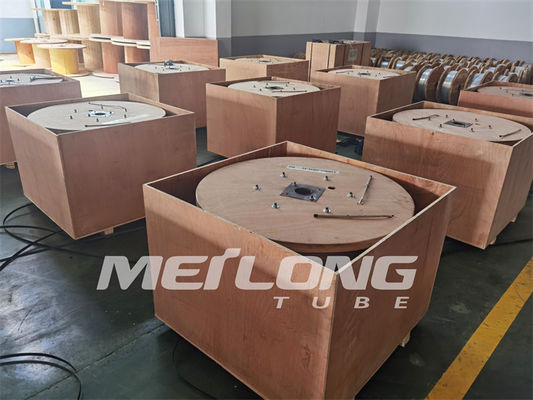

সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
