পণ্যের বিবরণ:
|
খাদ: | স্টেইনলেস স্টীল 316L | পৃষ্ঠতল: | পরিষ্কার এবং উজ্জ্বল |
---|---|---|---|
অবস্থা: | annealed | বৈশিষ্ট্য: | বর্ধিত প্রসার্য এবং ফলন |
বৈশিষ্ট্য: | উচ্চ চাপের টিউবিং | আবেদন: | তেল এবং গ্যাস কূপে ডাউন হোল জলবাহী নিয়ন্ত্রণ |
স্ট্যান্ডার্ড: | ASTM A269 | আকার: | টাইট মাত্রিক সহনশীলতা |
অ্যাপ্লিকেশন স্ট্যান্ডার্ড: | NACE MR0175 / ISO15156 | পরীক্ষা: | 100% দৈর্ঘ্য হাইড্রোলিক পরীক্ষিত |
বিশেষভাবে তুলে ধরা: | NACE MR0175 SS হাইড্রোলিক টিউবিং,ISO15156 SS হাইড্রোলিক টিউবিং,ইস্পাত টিউব কয়েল SS316L |
SS316L ASTM A269 থেকে তৈরি NACE MR0175 / ISO15156 বিজোড় কৈশিক টিউবিং
মেইলং টিউব বিশেষভাবে বিজোড় এবং পুনরায় আঁকা, ঢালাই এবং পুনরায় আঁকা কয়েলড টিউবিং তৈরি করে যা জারা-প্রতিরোধী অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং নিকেল অ্যালয় গ্রেড থেকে তৈরি।টিউবিংটি হাইড্রোলিক কন্ট্রোল লাইন এবং রাসায়নিক ইনজেকশন লাইন হিসাবে ব্যবহৃত হয় যা বিশেষভাবে তেল এবং গ্যাস, ভূতাপীয় শিল্পে পরিবেশন করে।
ক্যাপিলারি টিউবিংয়ের সাধারণ আকার
নিয়ন্ত্রণ লাইনের বাইরের ব্যাস প্রধানত 1/4'' (6.35 মিমি)।
দেয়ালের বেধ: 0.035'' (0.89 মিমি), 0.049'' (1.24 মিমি), 0.065'' (1.65 মিমি)
কন্ট্রোল লাইন টিউবিং 400 ফুট (122 মিটার) থেকে 32,808 ফুট (10,000 মিটার) দৈর্ঘ্যে পাওয়া যায়।কোন কক্ষপথে বাট welds.
অন্যান্য স্পেসিফিকেশন (1/8'' থেকে 3/4'') অনুরোধে উপলব্ধ।
ক্যাপিলারি টিউবিংয়ের গুরুত্ব
প্রতিটি একটি টিউবিং কয়েল অরবিটাল ওয়েল্ড ছাড়া সম্পূর্ণ অবিচ্ছিন্ন দৈর্ঘ্য।
প্রতিটি একটি টিউবিং কয়েল সর্বনিম্ন 10,150 psi এ হাইড্রোস্ট্যাটিক পরীক্ষা করা হয়।
পরীক্ষাটি তৃতীয় পক্ষের পরিদর্শকদের (SGS, BV, DNV) দ্বারা সাইটে প্রত্যক্ষ করা যেতে পারে।
অন্যান্য পরীক্ষাগুলি হল এডি কারেন্ট পরীক্ষা, রাসায়নিক, চ্যাপ্টা, ফ্লেয়ারিং, প্রসার্য, ফলন, প্রসারণ, উপাদানের মানের জন্য কঠোরতা।
SSSV-এর জন্য আবেদনের বিবরণ
একটি নিরাপত্তা ভালভ হল একটি ভালভ যা আপনার সরঞ্জামের রক্ষক হিসাবে কাজ করে।নিরাপত্তা ভালভ আপনার চাপ জাহাজের ক্ষতি প্রতিরোধ করতে পারে এবং এমনকি চাপের জাহাজে ইনস্টল করার সময় আপনার সুবিধার বিস্ফোরণ প্রতিরোধ করতে পারে।
একটি সুরক্ষা ভালভ হল এক ধরনের ভালভ যা স্বয়ংক্রিয়ভাবে সক্রিয় হয় যখন ভালভের ইনলেট সাইডের চাপ পূর্বনির্ধারিত চাপে বৃদ্ধি পায়, ভালভ ডিস্ক খুলতে এবং তরল নিষ্কাশন করতে।সুরক্ষা ভালভ সিস্টেমটি একটি ব্যর্থ-নিরাপদ হওয়ার জন্য ডিজাইন করা হয়েছে যাতে কোনও সিস্টেমের ব্যর্থতা বা পৃষ্ঠের উত্পাদন-নিয়ন্ত্রণ সুবিধাগুলির ক্ষতির ক্ষেত্রে একটি ওয়েলবোরকে আলাদা করা যায়।
বেশিরভাগ ক্ষেত্রে, ভূপৃষ্ঠে প্রাকৃতিক প্রবাহে সক্ষম সমস্ত কূপের জন্য বন্ধ করার উপায় থাকা বাধ্যতামূলক।একটি সাবসারফেস সেফটি ভালভ (SSSV) এর ইনস্টলেশন এই জরুরি বন্ধ করার ক্ষমতা প্রদান করবে।সুরক্ষা ব্যবস্থাগুলি পৃষ্ঠের উপর অবস্থিত একটি নিয়ন্ত্রণ প্যানেল থেকে ব্যর্থ-নিরাপদ নীতিতে পরিচালিত হতে পারে।
SCSSV একটি ¼” স্টেইনলেস স্টীল কন্ট্রোল লাইন দ্বারা নিয়ন্ত্রিত হয় যা ওয়েল টিউবিং স্ট্রিং এর বাইরের সাথে সংযুক্ত থাকে এবং প্রোডাকশন টিউবিং ইনস্টল করার সময় ইনস্টল করা হয়।ওয়েলহেডের চাপের উপর নির্ভর করে, ভালভ খোলা রাখার জন্য নিয়ন্ত্রণ লাইনে 10,000 psi-এর মতো রাখতে হবে।
ক্যাপিলারি টিউবিংয়ের অন্যান্য অ্যাপ্লিকেশন
রাসায়নিক ইনজেকশনের জন্য কৈশিক কয়েলযুক্ত খাদ টিউবিং
সাবসি সেফটি ভালভের জন্য বেয়ার এবং এনক্যাপসুলেটেড হাইড্রোলিক কন্ট্রোল লাইন কয়েলড অ্যালয় টিউবিং
বেগ স্ট্রিং, কাজের স্ট্রিং, এবং ইস্পাত টিউব নাভি
জিওথার্মাল কয়েলযুক্ত খাদ পাইপ
কৈশিক টিউব জন্য Alloys
অস্টেনিটিক: | 316L | ASTM A-269 |
ডুপ্লেক্স: |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
নিকেল খাদ: |
N08825 N06625 |
ASTM B-704;ASTM B-423 ASTM B-704;ASTM B-444 |
কন্ট্রোল লাইন কৈশিক নল বৈশিষ্ট্য
মাত্রিক সহনশীলতা বন্ধ করুন
উল্লেখযোগ্যভাবে উন্নত যান্ত্রিক বৈশিষ্ট্য
উচ্চতর পৃষ্ঠ ফিনিস
ভিতরের পৃষ্ঠের উচ্চ পরিচ্ছন্নতা
নিয়ন্ত্রিত ওভালিটি, উদ্ভটতা
SS316L এর রাসায়নিক রচনা
কার্বন | ম্যাঙ্গানিজ | ফসফরাস | সালফার | সিলিকন | নিকেল করা | ক্রোমিয়াম | মলিবডেনাম |
% | % | % | % | % | % | % | % |
সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | |||
0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L হল একটি অস্টেনিটিক ক্রোমিয়াম-নিকেল স্টেইনলেস স্টীল যার মধ্যে মলিবডেনাম এবং কম কার্বন সামগ্রী রয়েছে।
প্রতি মিটারে অ্যালয় টিউবিংয়ের ওজন (কেজি)
স্টেইনলেস স্টিল 316L (UNS S31603)
OD | WT | |||||
ভগ্নাংশ | দশমিক | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
1/8 | 0.125 | ০.০৪৪২ | 0.0512 | - | - | - |
1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
৫/৮ | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
খাদ টিউব বৈশিষ্ট্য
বিজোড় এবং ভাসমান অভ্যন্তরীণ প্লাগ পুনরায় আঁকা টিউবিং.annealed অবস্থায় সরবরাহ করা হয়
অরবিটাল যুগ্ম welds ছাড়া ক্রমাগত দৈর্ঘ্য
খাদ | ইউএনএস | OD | WT | কাজের চাপ | সহসা আরম্ভ চাপ | চাপ পড়া | পরীক্ষার চাপ | |
ইঞ্চি | ইঞ্চি | ইঞ্চি | psi | psi | psi | psi | ||
স্টেইনলেস 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
স্টেইনলেস 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | ৫২,০৪২ | 11,056 | 15,225 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.035 | ৫,৯৩৯ | 24,474 | ৬,৬২১ | 7,250 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.049 | ৮,৫৭২ | 35,322 | ৮,৬৩২ | 10,150 |
স্টেইনলেস 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.035 | ৩,৮১৮ | 15,731 | 4,659 | 4,350 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.049 | ৫,৪৮৩ | 22,575 | 6,222 | 6,525 |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | ৮,৭০০ |
স্টেইনলেস 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
স্টেইনলেস 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | ২৯,৩৬৪ | 7,648 | ৮,৭০০ |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
স্টেইনলেস 316L | S31603 | ৫/৮ | 0.625 | 0.083 | ৫,৪৭২ | 22,513 | 6,519 | 6,525 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
স্টেইনলেস 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | ৫,৮০০ |
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন প্রসার্য শক্তির উপর ভিত্তি করে তাত্ত্বিক বিস্ফোরণ চাপ
* ন্যূনতম প্রাচীর বেধ এবং সর্বনিম্ন ফলন শক্তির উপর ভিত্তি করে তাত্ত্বিক পতনের চাপ
* 100°F (38°C), নিরপেক্ষ এবং স্থির অবস্থায় চাপের রেটিং
ক্যাপিলারি টিউবিং প্রক্রিয়া এবং প্যাকিং
বিরামহীন- ছিদ্র করা, পুনরায় আঁকা, অ্যানিল করা (মাল্টি-পাস প্রচলন প্রক্রিয়া)
ঢালাই- দ্রাঘিমাংশে ঢালাই, পুনরায় আঁকা, অ্যানিলড (মাল্টি-পাস প্রচলন প্রক্রিয়া)

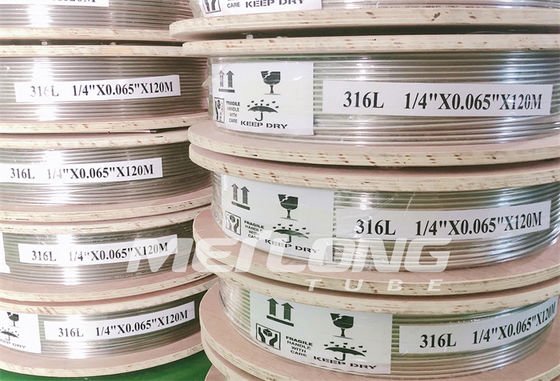

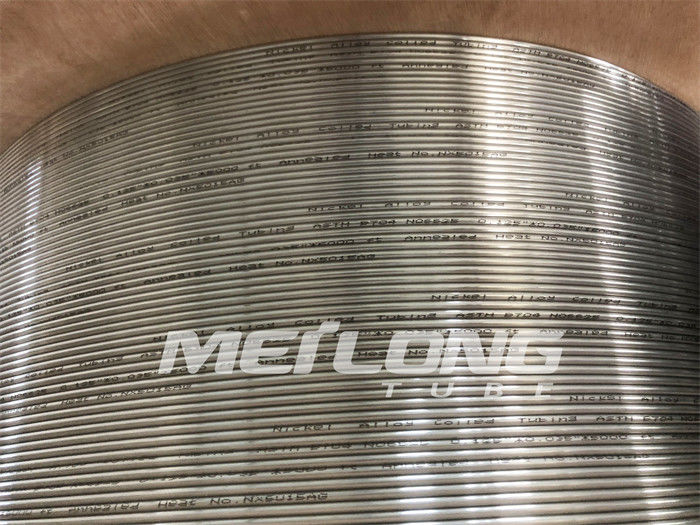

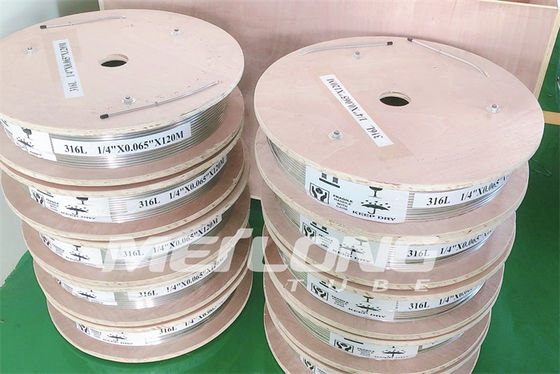

প্যাকিং- টিউবিং হল ধাতু/কাঠের ড্রাম বা স্পুলগুলিতে কুণ্ডলীকৃত স্তরের ক্ষত।
সহজ লজিস্টিক অপারেশনের জন্য সমস্ত ড্রাম বা স্পুলগুলি কাঠের ক্রেটে প্যাক করা হয়।
